Diyotlar - Doğrultucular - Tekil

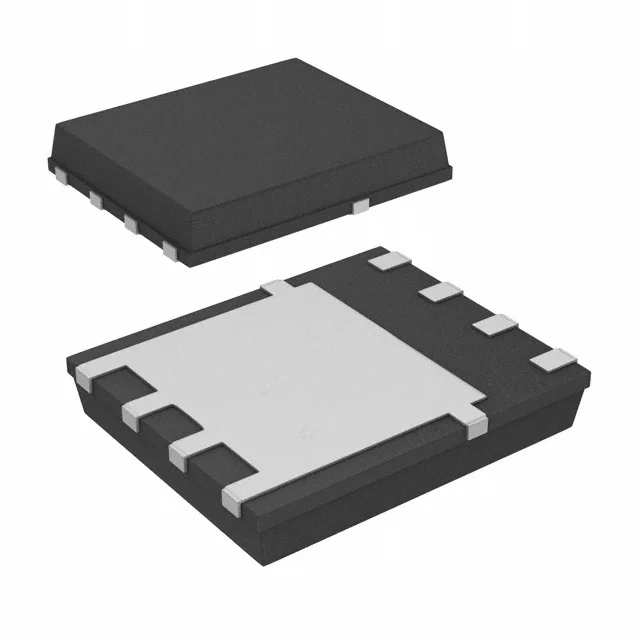

V30K45-M3/H
DIODE SCHOTTKY 30A 45V FLATPAK
- Üretici
- Vishay
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- V30K45
V30K45-M3/H Hakkında
V30K45-M3/H, Vishay tarafından üretilen 30A kapasiteli Schottky doğrultucu diyottur. 45V maksimum ters gerilim ile tasarlanan bu komponent, yüksek akım uygulamalarında düşük forward voltage düşüşü sağlar. Fast recovery özelliğine sahip olan diyot, güç kaynakları, DC-DC konvertörler, inverter devreleri ve endüstriyel doğrultma uygulamalarında kullanılır. Surface mount FlatPAK (5x6mm) paketlemesi ile PCB alanından tasarruf sağlar. -40°C ile +150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 4000pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 30A |
| Current - Reverse Leakage @ Vr | 2 mA @ 45 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | FlatPAK (5x6) |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 630 mV @ 30 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
