Diyotlar - Doğrultucular - Tekil

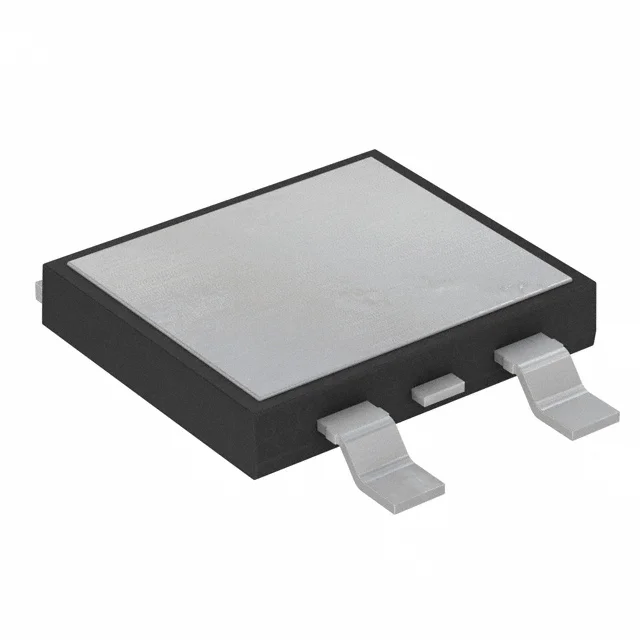

V30DL45BP-M3/I
DIODE SCHOTTKY 45V 30A SMPD
- Üretici
- Vishay
- Paket/Kılıf
- TO-263-3
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- V30DL45BP
V30DL45BP-M3/I Hakkında
V30DL45BP-M3/I, Vishay tarafından üretilen 45V 30A kapasiteli Schottky doğrultucu diyotudur. Surface Mount (SMPD) pakette sunulan bu bileşen, yüksek akım uygulamalarında hızlı anahtarlama ve düşük ön gerilim düşüşü (650 mV @ 30A) sağlar. Fast Recovery karakteristiği (≤500ns, >200mA) ile AC/DC güç kaynakları, anahtarmalı güç kaynakları (SMPS), invertörler ve endüstriyel elektronik uygulamalarında kullanılır. -40°C ile +150°C arasındaki çalışma sıcaklık aralığı ve 3 mA @ 45V ters sızıntı akımı ile güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 30A (DC) |
| Current - Reverse Leakage @ Vr | 3 mA @ 45 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab) Variant |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SMPD |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 650 mV @ 30 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
