Transistörler - FET, MOSFET - Diziler

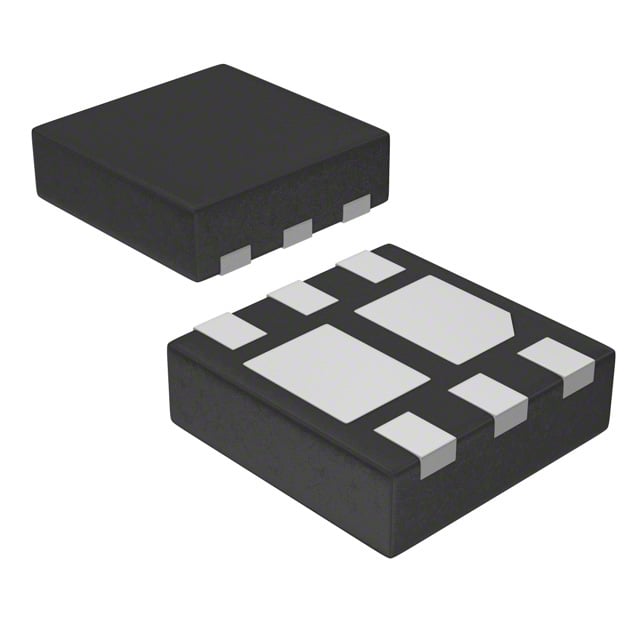

UT6MA3TCR
20V NCH+PCH MIDDLE POWER MOSFET
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- HUML2020L8
- Seri / Aile Numarası
- UT6MA3TCR
UT6MA3TCR Hakkında
UT6MA3TCR, ROHM Semiconductor tarafından üretilen 20V Drain-Source voltaj rating'e sahip N-Channel ve P-Channel MOSFET'lerin entegre olduğu bir dizi komponenttir. 5A/5.5A sürekli drain akımı kapasitesi ve 2W maksimum güç harcaması ile orta güç uygulamalarına uygun tasarlanmıştır. 59mOhm (4.5V, 5A'de) RDS(on) değeri, düşük güç kaybı gerektiren switcher, motor kontrol devreleri ve güç yönetimi uygulamalarında kullanılır. 6-pinli PowerUDFN yüzey montaj paketinde sunulan bu komponent, -55°C ile +150°C arasında çalışır. 6.5nC gate charge ve 460pF input capacitance özellikleriyle hızlı komutasyon gerektiren uygulamalar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5A, 5.5A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 6.5nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 460pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerUDFN |
| Part Status | Active |
| Power - Max | 2W |
| Rds On (Max) @ Id, Vgs | 59mOhm @ 5A, 4.5V |
| Supplier Device Package | HUML2020L8 |
| Vgs(th) (Max) @ Id | 1.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
