Transistörler - FET, MOSFET - Diziler

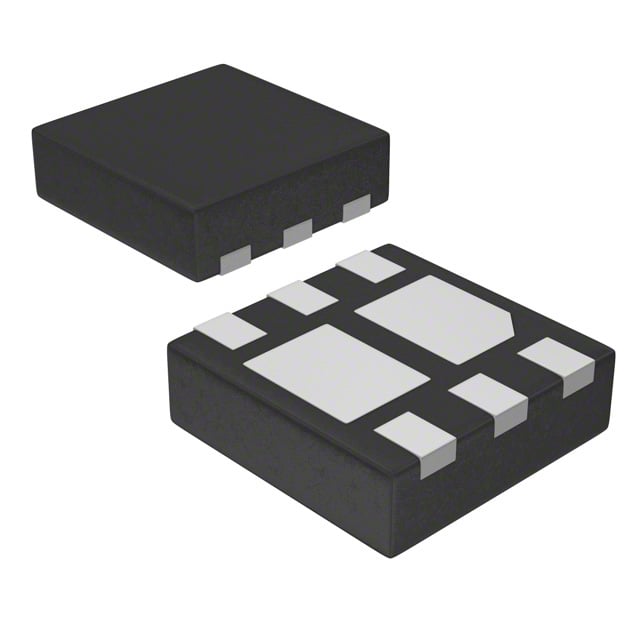

UT6MA2TCR
UT6MA2 IS SMALL SURFACE MOUNT PA
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 6-PowerUDFN
- Seri / Aile Numarası
- UT6MA2
UT6MA2TCR Hakkında
UT6MA2TCR, ROHM Semiconductor tarafından üretilen N-Channel ve P-Channel MOSFET dizisidir. 30V Vdss ile çalışan bu kompakt surface mount komponenti, 4A sürekli dren akımı ve maksimum 2W güç tüketimi ile tasarlanmıştır. 46mOhm ile 70mOhm arasında değişen on-state direnci, 2.5V eşik voltajı ve düşük gate charge özellikleri sayesinde anahtarlama uygulamalarında verimli çalışır. 6-PowerUDFN paketinde sunulan bu çift kanal FET, -40°C ile 150°C arasında çalışabilir. Güç yönetimi, anahtarlama düzenleyicileri, motor kontrolü ve genel amaçlı dijital lojik uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4A (Ta) |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 4.3nC @ 10V, 6.7nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 180pF @ 15V, 305pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-PowerUDFN |
| Part Status | Active |
| Power - Max | 2W (Ta) |
| Rds On (Max) @ Id, Vgs | 46mOhm @ 4A, 10V, 70mOhm @ 4A, 10V |
| Supplier Device Package | HUML2020L8 |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
