Transistörler - FET, MOSFET - Diziler

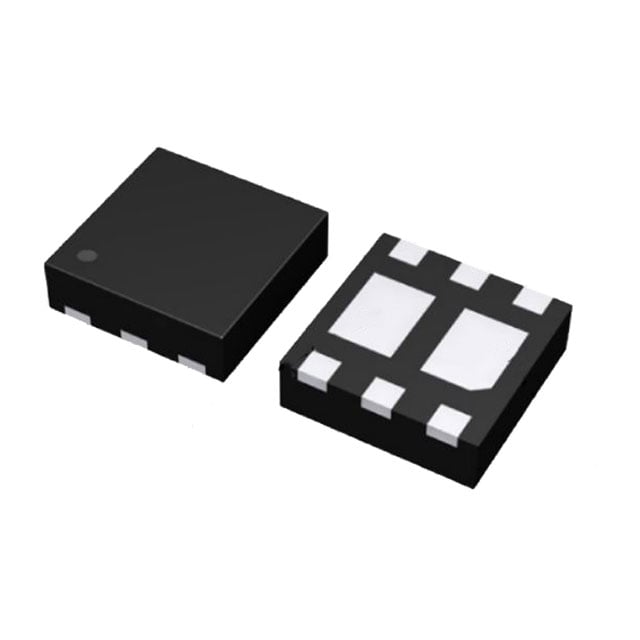

UT6KB5TCR
40V 5A, DUAL NCH+NCH, DFN2020-8D
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- HUML2020L8
- Seri / Aile Numarası
- UT6KB5TCR
UT6KB5TCR Hakkında
UT6KB5TCR, ROHM Semiconductor tarafından üretilen dual N-channel MOSFET transistör dizisidir. 40V drain-source voltaj (Vdss) ve 5A sürekli drenaj akımı kapasitesi ile anahtarlama ve güç uygulamalarında kullanılır. 48mOhm'luk düşük Rds(on) değeri, ısı kaybını ve enerji tüketimini minimize eder. DFN2020-8D (6-PowerUDFN) yüzey montaj paketi, yüksek yoğunluklu PCB tasarımlarına uygun kompakt bir çözüm sunar. 2.5V kapı eşik voltajı ile hızlı anahtarlama sağlar. DC-DC konvertörler, motor sürücüleri, güç yönetimi devreleri ve endüstriyel kontrol sistemlerinde uygulanır. -40°C ile +150°C çalışma sıcaklık aralığında güvenilir performans gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5A (Ta) |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 3.5nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 150pF @ 20V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-PowerUDFN |
| Part Status | Active |
| Power - Max | 2W (Ta) |
| Rds On (Max) @ Id, Vgs | 48mOhm @ 5A, 10V |
| Supplier Device Package | HUML2020L8 |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
