Transistörler - FET, MOSFET - Diziler

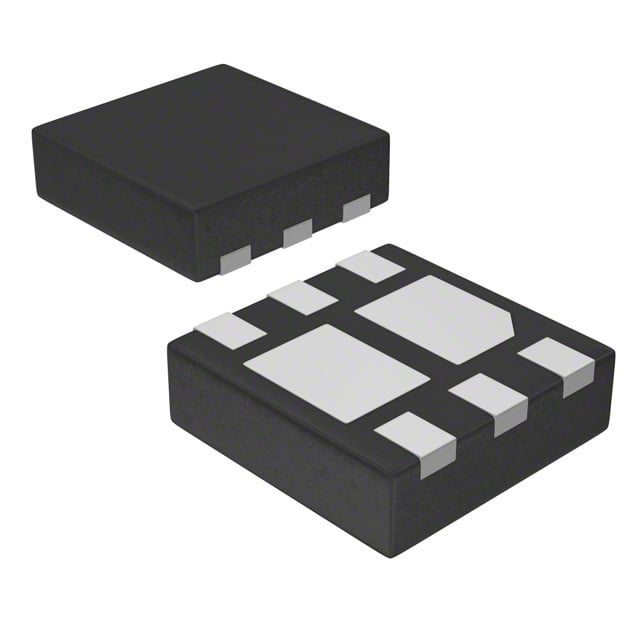

UT6K3TCR
30V NCH+NCH MIDDLE POWER MOSFET
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- HUML2020L8
- Seri / Aile Numarası
- UT6K3TCR
UT6K3TCR Hakkında
UT6K3TCR, ROHM Semiconductor tarafından üretilen dual N-Channel MOSFET transistör dizisidir. 30V drain-source gerilimi ve 5.5A sürekli drenaj akımı kapasitesine sahiptir. 42mΩ on-resistance değeri ile düşük güç tüketimi sağlar. PowerUDFN 6-pin paket içerisinde iki N-Channel transistörü barındırır. Geniş çalışma sıcaklık aralığı (-55°C ~ 150°C) ve 2W maksimum güç dağıtımı özelliği sayesinde endüstriyel uygulamalara uygundur. Gate charge değeri 4nC olup, hızlı anahtarlama işlemleri gerektiren devrelerde kullanılabilir. Anahtarlama devrelerinde, motor sürücülerinde, güç yönetimi ve LED kontrolü uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5.5A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 4nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 450pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerUDFN |
| Part Status | Active |
| Power - Max | 2W |
| Rds On (Max) @ Id, Vgs | 42mOhm @ 5A, 4.5V |
| Supplier Device Package | HUML2020L8 |
| Vgs(th) (Max) @ Id | 1.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
