Transistörler - FET, MOSFET - Diziler

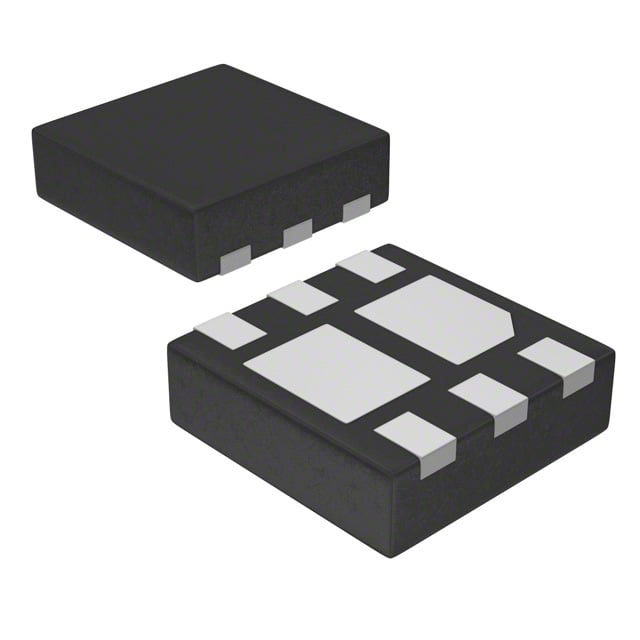

UT6K30TCR
UT6K30 IS LOW ON - RESISTANCE AN
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- HUML2020L8
- Seri / Aile Numarası
- UT6K30
UT6K30TCR Hakkında
UT6K30TCR, ROHM Semiconductor tarafından üretilen dual N-Channel MOSFET transistör dizisidir. 60V drain-source voltaj ve 3A sürekli drenaj akımı ile çalışan bu bileşen, 153mΩ maksimum RDS(on) değerine sahiptir. Surface mount 6-PowerUDFN paketi ile sağlanan UT6K30, düşük iletim direnci ve optimized gate charge özellikleri sayesinde anahtarlama uygulamalarında verimli çalışır. 150°C maksimum çalışma sıcaklığı ve 2W güç yönetimi kapasitesi ile DC-DC dönüştürücüler, motor sürücüleri, güç anahtarlama devreleri ve genel amaçlı lojik uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3A (Ta) |
| Drain to Source Voltage (Vdss) | 60V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 2.1nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 110pF @ 30V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-PowerUDFN |
| Part Status | Active |
| Power - Max | 2W (Ta) |
| Rds On (Max) @ Id, Vgs | 153mOhm @ 3A, 10V |
| Supplier Device Package | HUML2020L8 |
| Vgs(th) (Max) @ Id | 2.7V @ 50µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
