Transistörler - FET, MOSFET - Diziler

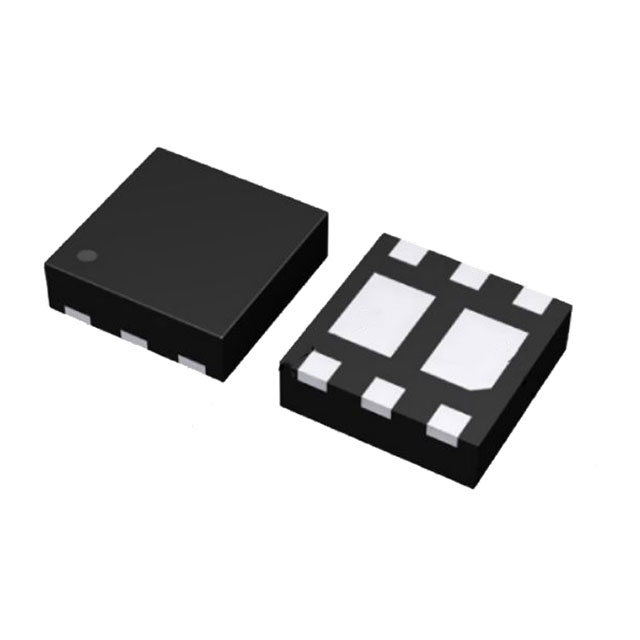

UT6JC5TCR
-60V DUAL PCH+PCH, DFN2020, POWE
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 6-PowerUDFN
- Seri / Aile Numarası
- UT6JC5TCR
UT6JC5TCR Hakkında
UT6JC5TCR, ROHM Semiconductor tarafından üretilen dual P-Channel MOSFET transistör dizisidir. 60V drain-source gerilimi ve 2.5A sürekli drain akımı kapasitesi ile güç anahtarlama uygulamalarında kullanılır. 280mOhm RDS(on) değeri ile düşük iletim kaybı sağlar. DFN2020 yüzey montaj paketi ile kompakt tasarımlar için uygundur. Güç yönetimi, batarya koruma devreleri, motor kontrolü ve doğru akım dönüştürücüler gibi uygulamalarda tercih edilir. Maksimum 150°C çalışma sıcaklığına ve 2W güç dağıtım kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.5A (Ta) |
| Drain to Source Voltage (Vdss) | 60V |
| FET Feature | Standard |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 6.3nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 265pF @ 30V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-PowerUDFN |
| Part Status | Active |
| Power - Max | 2W (Ta) |
| Rds On (Max) @ Id, Vgs | 280mOhm @ 2.5A, 10V |
| Supplier Device Package | HUML2020L8 |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
