Transistörler - FET, MOSFET - Diziler

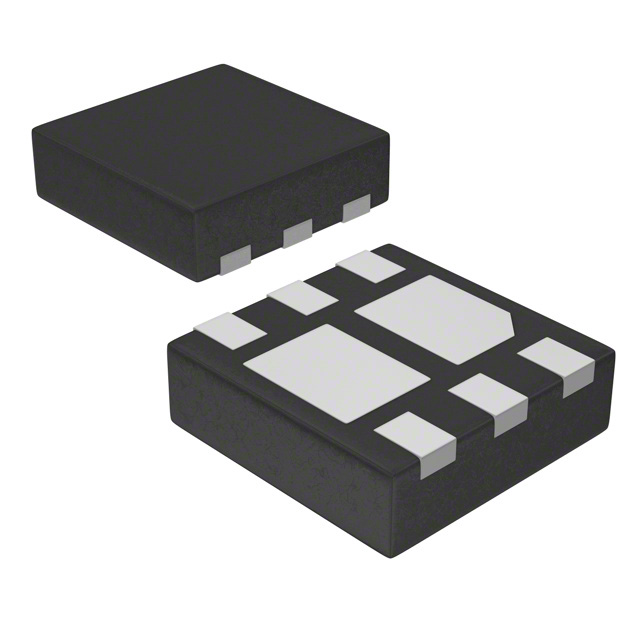

UT6JA3TCR
UT6JA3 IS A POWER MOSFET WITH LO
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 6-PowerUDFN
- Seri / Aile Numarası
- UT6JA3
UT6JA3TCR Hakkında
UT6JA3TCR, ROHM Semiconductor tarafından üretilen dual P-Channel MOSFET transistörüdür. 20V Drain-Source gerilimi (Vdss) ve 5A sürekli dren akımı (Id) kapasitesine sahiptir. 59mΩ maksimum RDS(on) değeri ile düşük iletim direnci sağlar. 6-PowerUDFN yüzey montaj paketi içinde sunulur ve 150°C'ye kadar çalışabilir. Gate Charge 6.5nC ve Input Capacitance 460pF özellikleriyle hızlı anahtarlama uygulamalarında kullanılır. Maksimum 2W güç yönetimi kapasitesi ile elektronik devrelerde güç kontrolü, anahtar ve sürücü uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5A (Ta) |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 6.5nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 460pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-PowerUDFN |
| Part Status | Active |
| Power - Max | 2W (Ta) |
| Rds On (Max) @ Id, Vgs | 59mOhm @ 5A, 4.5V |
| Supplier Device Package | HUML2020L8 |
| Vgs(th) (Max) @ Id | 1.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
