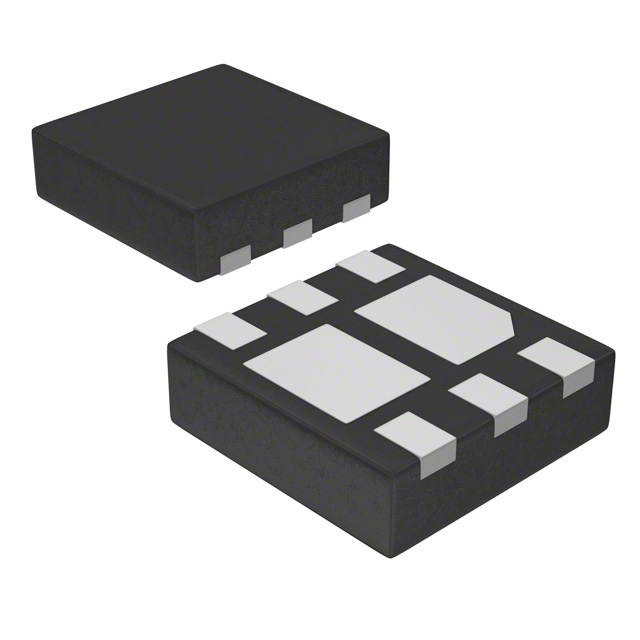

UT6JA2TCR
-30V PCH+PCH MIDDLE POWER MOSFET
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 6-PowerUDFN
- Seri / Aile Numarası
- UT6JA2TCR
UT6JA2TCR Hakkında
UT6JA2TCR, ROHM Semiconductor tarafından üretilen dual P-Channel MOSFET transistördür. 30V drain-source voltaj ve 4A sürekli drain akımı kapasitesi ile orta güç uygulamalarında kullanılmak üzere tasarlanmıştır. 70mOhm (Rds On) ile düşük anahtarlama kayıpları sağlar. 6.7nC gate charge ve 305pF input capacitance değerleriyle hızlı anahtarlama karakteristiğine sahiptir. -55°C ile 150°C arası geniş çalışma sıcaklığı aralığında çalışabilir. Surface mount 6-PowerUDFN paketinde sunulan bu bileşen, güç yönetimi, motor kontrol, anahtarlama devreleri ve portable cihaz uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 6.7nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 305pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerUDFN |
| Part Status | Active |
| Power - Max | 2W |
| Rds On (Max) @ Id, Vgs | 70mOhm @ 4A, 10V |
| Supplier Device Package | HUML2020L8 |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
