Transistörler - FET, MOSFET - Diziler

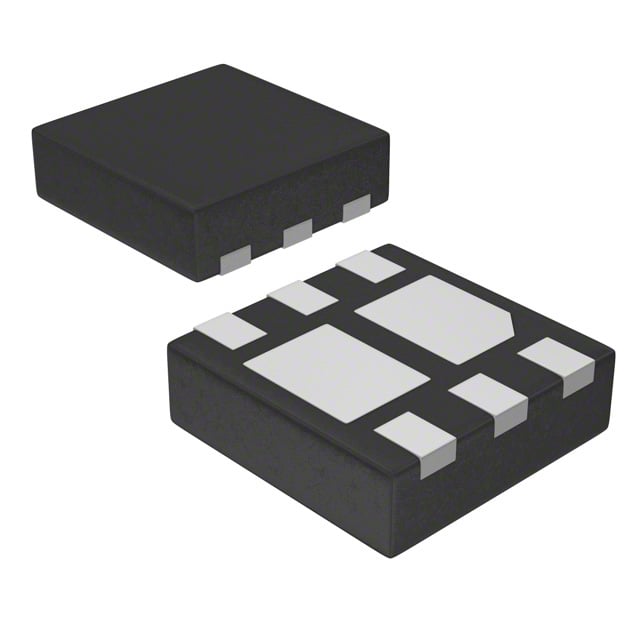

UT6J3TCR
-20V PCH+PCH POWER MOSFET
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- HUML2020L8
- Seri / Aile Numarası
- UT6J3TCR
UT6J3TCR Hakkında
UT6J3TCR, ROHM Semiconductor tarafından üretilen dual P-Channel power MOSFET'tir. 20V drain-source voltaj desteği ile 3A sürekli drenaj akımı sağlar. Surface mount 6-PowerUDFN pakajında sunulan bileşen, düşük 85mOhm on-resistance (4.5V, 3A'de) özellikleri sayesinde anahtarlama devrelerinde, güç yönetimi uygulamalarında ve load switch'lerde kullanılır. 8.5nC gate charge ve 2000pF input capacitance değerleriyle hızlı komutasyon gerektiren sistemlerde tercih edilir. -20V PCH+PCH konfigürasyonu, batarya yönetimi ve yüksek side drive uygulamalarına uygun hale getirir. 150°C maksimum junction sıcaklığında ve 2W power dissipation kapasitesinde çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 8.5nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 2000pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-PowerUDFN |
| Part Status | Active |
| Power - Max | 2W |
| Rds On (Max) @ Id, Vgs | 85mOhm @ 3A, 4.5V |
| Supplier Device Package | HUML2020L8 |
| Vgs(th) (Max) @ Id | 1V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
