Transistörler - Bipolar (BJT) - Diziler

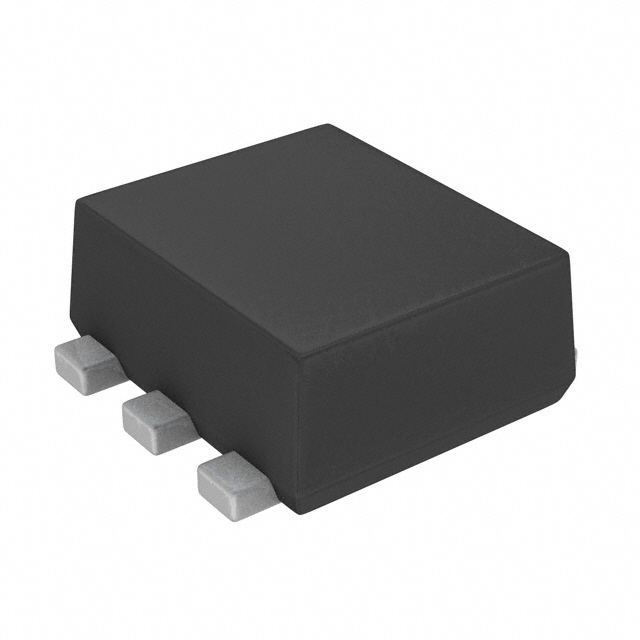

US6X8TR
NPN+NPN DRIVER TRANSISTOR
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 6-SMD
- Seri / Aile Numarası
- US6X8
US6X8TR Hakkında
US6X8TR, ROHM Semiconductor tarafından üretilen dual NPN transistör dizisidir. Tek paket içinde iki adet NPN transistörü barındıran bu komponent, driver uygulamaları ve anahtarlama devreleri için tasarlanmıştır. 1A maksimum kolektör akımı, 270 minimum DC akım kazancı (hFE) ve 320MHz transition frequency ile orta hızlı anahtarlama işlemlerine uygundur. 30V kolektör-emitter gerilim dayanımı, 400mW maksimum güç dağılımı ve 350mV doyum gerilimi özellikleriyle, lojik seviyeleri güç devrelerine bağlamak, LED sürücülüğü ve küçük motor kontrolü gibi uygulamalarda kullanılır. Surface mount 6-SMD flat leads paketlemesiyle kompakt PCB tasarımlarında yer kazandırır. -55°C ile +150°C arasında çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 270 @ 100mA, 2V |
| Frequency - Transition | 320MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Active |
| Power - Max | 400mW |
| Supplier Device Package | TUMT6 |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 350mV @ 25mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 30V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
