Transistörler - Bipolar (BJT) - Diziler

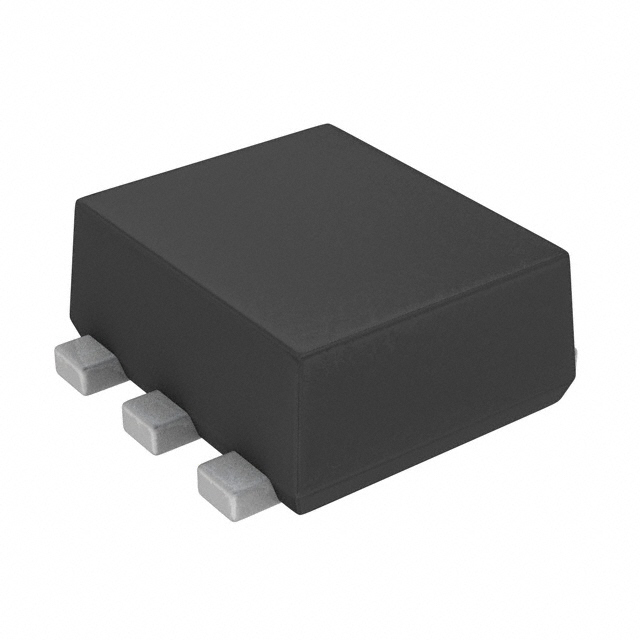

US6X7TR
NPN+NPN DRIVER TRANSISTOR
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 6-SMD
- Seri / Aile Numarası
- US6X7TR
US6X7TR Hakkında
US6X7TR, ROHM Semiconductor tarafından üretilen dual NPN transistör dizisidir. 6-SMD flat leads paketinde sunulan bu bileşen, iki adet NPN transistörü içerir ve driver uygulamaları için tasarlanmıştır. Maksimum 1.5A collector akımı, 270 minimum DC current gain (hFE @ 200mA, 2V) ve 400MHz transition frequency özellikleriyle sinyal güçlendirme ve anahtarlama işlemlerine uygundur. 12V maksimum collector-emitter breakdown voltajı ve 400mW maksimum güç dissipation ile sınırlı enerji uygulamalarında kullanılabilir. 200mV saturasyon voltajı düşük düzey lojik sinyallerinin anahtarlanması için elverişlidir. -40°C ile +150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.5A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 270 @ 200mA, 2V |
| Frequency - Transition | 400MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Active |
| Power - Max | 400mW |
| Supplier Device Package | TUMT6 |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 200mV @ 25mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 12V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
