Transistörler - Bipolar (BJT) - Diziler

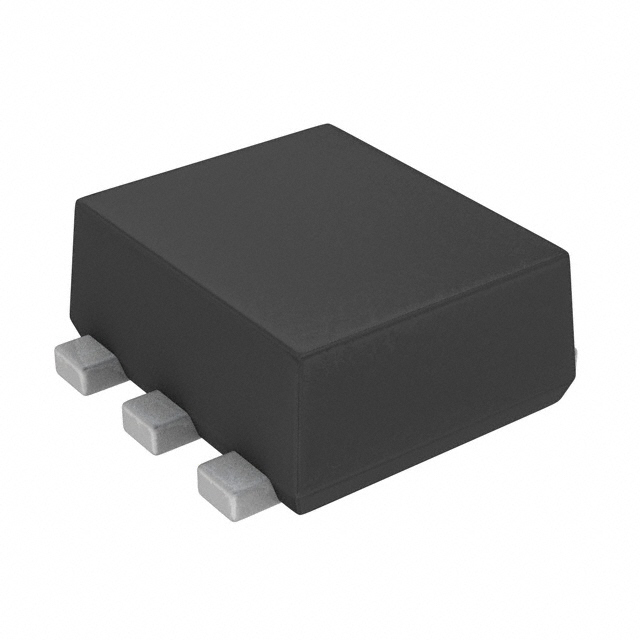

US6T8TR
PNP+PNP DRIVER TRANSISTOR
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 6-SMD
- Seri / Aile Numarası
- US6T8TR
US6T8TR Hakkında
US6T8TR, ROHM Semiconductor tarafından üretilen dual PNP transistör dizisidir. İki adet PNP transistörü tek pakette barındıran bu komponent, düşük seviye sinyalleri yükselterek sürücü uygulamalarında kullanılır. 1.5A maksimum collector akımı, 270'lik minimum DC current gain ve 400MHz transition frekansı ile analog ve dijital devre tasarımlarında sinyal amplifikasyonu ve anahtarlama işlevlerinde yer alır. Surface mount TUMT6 paketinde sunulan komponent, 12V collector-emitter breakdown voltajı ile uyumlu tasarımlar için ideal bir seçimdir. LED sürücüleri, ses amplifikaları, sensör arabirimleri ve genel amaçlı switching uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.5A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 270 @ 200mA, 2V |
| Frequency - Transition | 400MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Active |
| Power - Max | 400mW |
| Supplier Device Package | TUMT6 |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 200mV @ 25mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 12V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
