US6M2TR

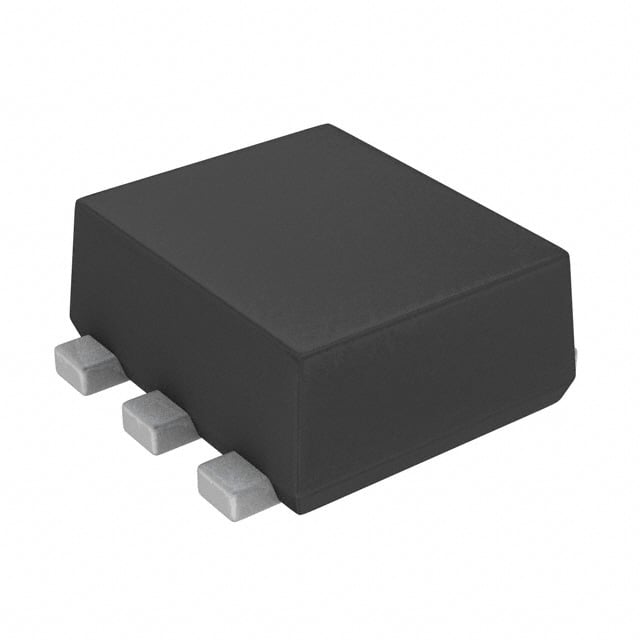

MOSFET N/P-CH 30V/20V TUMT6
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 6-SMD
- Seri / Aile Numarası
- US6M2TR
US6M2TR Hakkında
US6M2TR, ROHM Semiconductor tarafından üretilen N-channel ve P-channel MOSFET transistörlerinin entegre edildiği dual FET dizisidir. TUMT6 SMD paketinde sunulan bu bileşen, N-channel transistörde 30V ve P-channel transistörde 20V drain-source gerilim desteği sağlar. Maksimum 1.5A sürekli drenaj akımı ve 240mOhm RDS(on) değerleri ile anahtarlama uygulamalarında kullanılır. 1W güç sınırlaması, 150°C maksimum çalışma sıcaklığı ve düşük gate charge (2.2nC) özellikleri sayesinde hızlı anahtarlama ve enerji verimli tasarımlar için uygundur. Güç yönetimi, LED sürücüleri, DC-DC dönüştürücüler ve genel amaçlı anahtarlama devrelerinde yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.5A, 1A |
| Drain to Source Voltage (Vdss) | 30V, 20V |
| FET Feature | Standard |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 2.2nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 80pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Active |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 240mOhm @ 1.5A, 4.5V |
| Supplier Device Package | TUMT6 |
| Vgs(th) (Max) @ Id | 1.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
