Transistörler - FET, MOSFET - Diziler

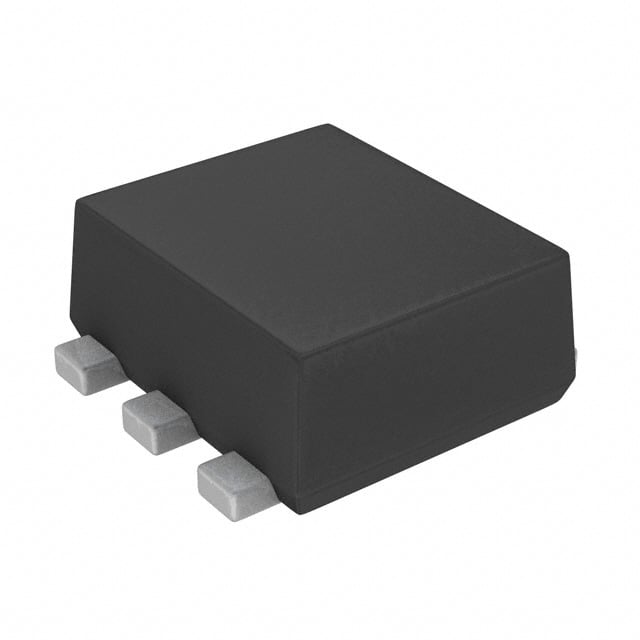

US6M2GTR
2.5V DRIVE NCH+PCH MOSFET, 6 PIN
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 6-SMD
- Seri / Aile Numarası
- US6M2GTR
US6M2GTR Hakkında
US6M2GTR, ROHM Semiconductor tarafından üretilen N-channel ve P-channel MOSFET çiftini içeren surface mount transistör dizisidir. 2.5V drive voltajı ile düşük gerilim uygulamalarında kullanılmak üzere tasarlanmıştır. N-channel kanalda 1.5A sürekli drain akımı ve 240mOhm Rds(on) değerine sahipken, P-channel kanalda 1A akımı ve 390mOhm direnç değeri sunmaktadır. Maksimum Drain-Source gerilimi 30V/20V'dir. 6-pin TUMT6 SMD pakette sunulan bu bileşen, 150°C işletme sıcaklığında 1W güç tüketebilmektedir. Düşük gate charge (2.2nC/2.1nC) ve düşük input kapasitansı (80pF/150pF) sayesinde hızlı anahtarlama uygulamalarında tercih edilir. Motor kontrol, power management, sensör arayüzleri ve genel amaçlı anahtarlama devrelerinde kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.5A, 1A |
| Drain to Source Voltage (Vdss) | 30V, 20V |
| FET Feature | Standard |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 2.2nC @ 4.5V, 2.1nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 80pF @ 10V, 150pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Active |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 240mOhm @ 1.5A, 4.5V, 390mOhm @ 1A, 4.5V |
| Supplier Device Package | TUMT6 |
| Vgs(th) (Max) @ Id | 1.5V @ 1mA, 2V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
