US6M1TR

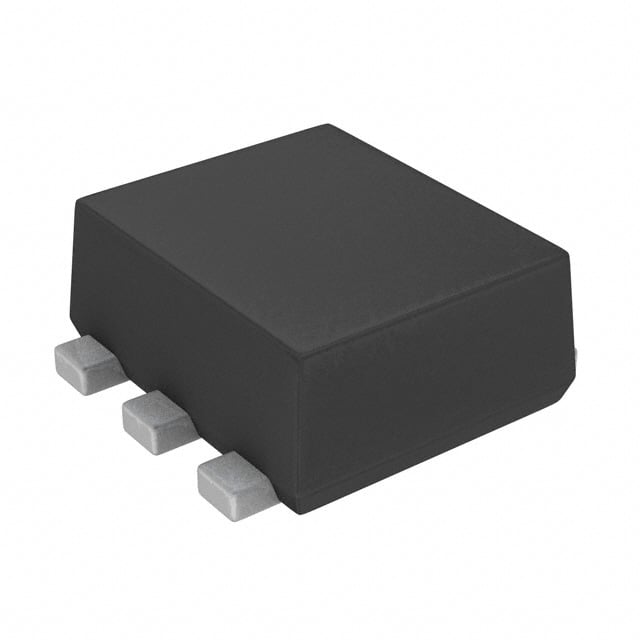

MOSFET N/P-CH 30V/20V TUMT6
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 6-SMD
- Seri / Aile Numarası
- US6M1TR
US6M1TR Hakkında
US6M1TR, ROHM Semiconductor tarafından üretilen dual N/P-channel MOSFET transistördür. 30V (N-channel) ve 20V (P-channel) drain-source gerilimi desteği ile genel amaçlı anahtarlama ve amplifikasyon uygulamalarında kullanılır. Logic level gate özelliğine sahip olması, 5V kontrol sinyalleri ile doğrudan sürülebilmesini sağlar. 1.4A ve 1A sürekli drenaj akımı kapasitesi, düşük 240mOhm on-resistance değeri ve kompakt 6-SMD TUMT6 paket ile güç yönetimi, motor kontrolü, LED sürücüsü ve anahtarlama devrelerinde tercih edilen bir çözümdür. Maksimum 1W güç dağıtımı ve 150°C çalışma sıcaklığı ile geniş uygulama aralığında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.4A, 1A |
| Drain to Source Voltage (Vdss) | 30V, 20V |
| FET Feature | Logic Level Gate |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 2nC @ 5V |
| Input Capacitance (Ciss) (Max) @ Vds | 70pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Active |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 240mOhm @ 1.4A, 10V |
| Supplier Device Package | TUMT6 |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
