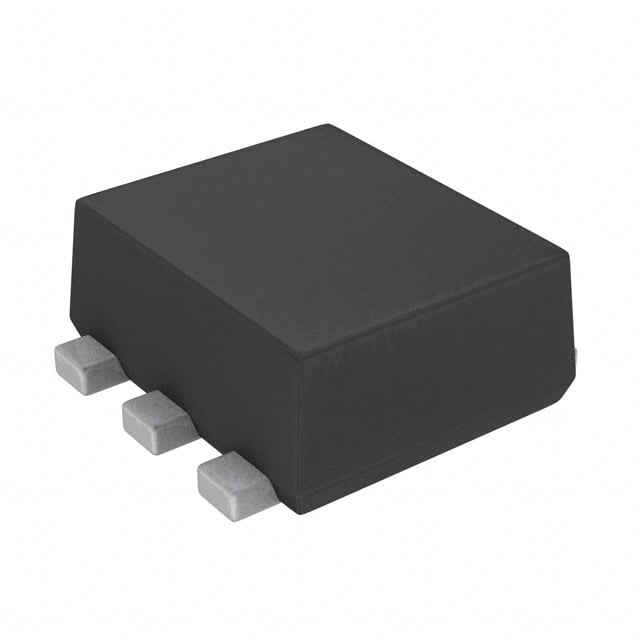

US6K4TR
MOSFET 2N-CH 20V 1.5A TUMT6
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 6-SMD
- Seri / Aile Numarası
- US6K4TR
US6K4TR Hakkında
US6K4TR, ROHM Semiconductor tarafından üretilen dual N-channel MOSFET transistördür. 20V drain-source voltajı ve 1.5A sürekli drain akımı kapasitesi ile tasarlanmıştır. Logic level gate özelliğine sahip olup, 4.5V gate voltajında 2.5nC gate charge ve 180mOhm on-resistance değerlerine sahiptir. Düşük gate kapasitansı (110pF @ 10V) ve 1V threshold voltajı ile hızlı anahtarlama uygulamalarında kullanılır. Surface mount TUMT6 paketinde sunulan bu bileşen, güç yönetimi, motor kontrol, LED sürücüleri ve anahtarlama regülatör uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.5A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 2.5nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 110pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Active |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 180mOhm @ 1.5A, 4.5V |
| Supplier Device Package | TUMT6 |
| Vgs(th) (Max) @ Id | 1V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
