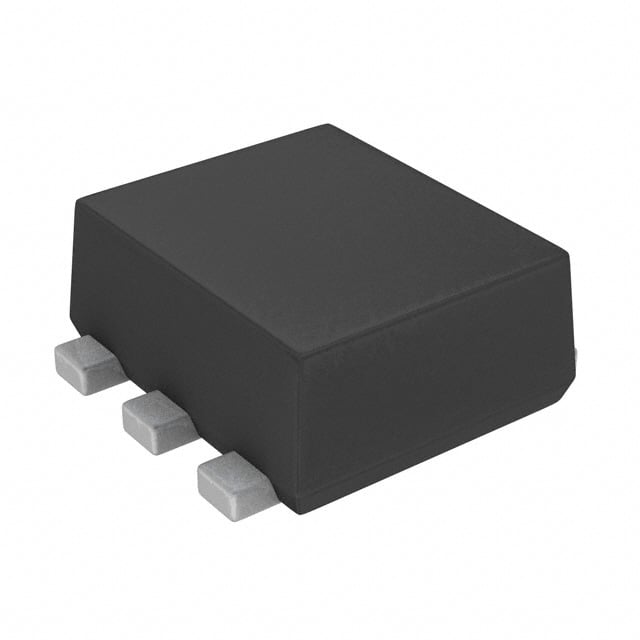

US6J2TR
MOSFET 2P-CH 20V 1A TUMT6
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 6-SMD
- Seri / Aile Numarası
- US6J2
US6J2TR Hakkında
US6J2TR, ROHM Semiconductor tarafından üretilen dual P-channel MOSFET transistörüdür. Logic level gate özelliğine sahip bu bileşen, 20V drain-source gerilimi ve 1A sürekli drenaj akımı ile çalışır. 390mΩ (4.5V, 1A) RDS(on) değerine sahiptir. Surface mount TUMT6 paketinde sunulan bu transistör dizisi, anahtarlama devreleri, güç yönetimi uygulamaları ve düşük güç kontrol sistemlerinde kullanılır. 150°C işletme sıcaklığı ve düşük gate charge (2.1nC) özellikleriyle hızlı anahtarlama işlemleri gerçekleştir. CMOS mantık seviyeleri ile uyumlu olup, portatif cihazlar, pil yönetim sistemleri ve kompakt elektronik tasarımlarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 2.1nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 150pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Active |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 390mOhm @ 1A, 4.5V |
| Supplier Device Package | TUMT6 |
| Vgs(th) (Max) @ Id | 2V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
