US6J12TCR

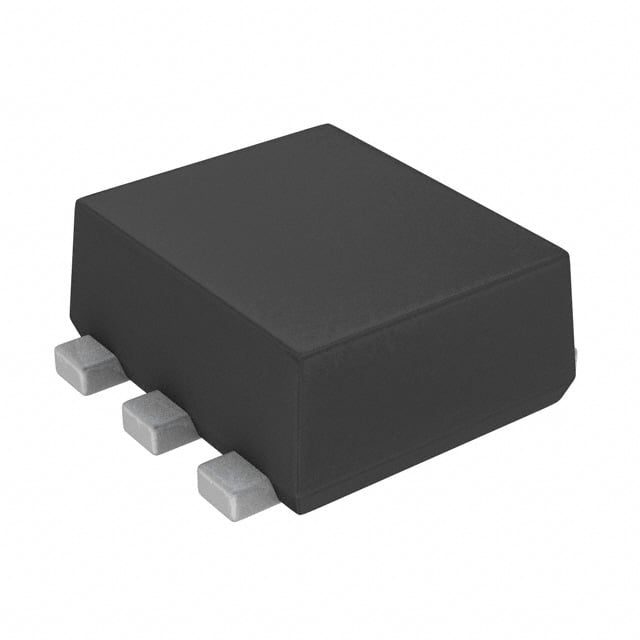

1.5V DRIVE PCH+PCH MOSFET. US6J1
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 6-SMD
- Seri / Aile Numarası
- US6J12TCR
US6J12TCR Hakkında
US6J12TCR, ROHM Semiconductor tarafından üretilen dual P-Channel MOSFET transistör dizisidir. 12V drain-source gerilimi ve 2A sürekli drenaj akımı kapasitesiyle tasarlanmıştır. 1.5V düşük gate sürüş voltajı ile entegre devrelerin doğrudan kontrolünde kullanılabilir. 105mOhm on-resistance değeri ile düşük güç kaybı sağlar. Surface mount TUMT6 paketinde sunulan bu bileşen, anahtarlama uygulamaları, güç yönetimi, motor kontrol ve batarya yönetim sistemlerinde yaygın olarak kullanılır. 150°C maksimum junction sıcaklığında çalışabilir ve 910mW maksimum güç dissipasyonu desteği vardır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2A (Ta) |
| Drain to Source Voltage (Vdss) | 12V |
| FET Feature | Standard |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 7.6nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 850pF @ 6V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Active |
| Power - Max | 910mW (Ta) |
| Rds On (Max) @ Id, Vgs | 105mOhm @ 2A, 4.5V |
| Supplier Device Package | TUMT6 |
| Vgs(th) (Max) @ Id | 1V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
