Diyotlar - Doğrultucular - Tekil

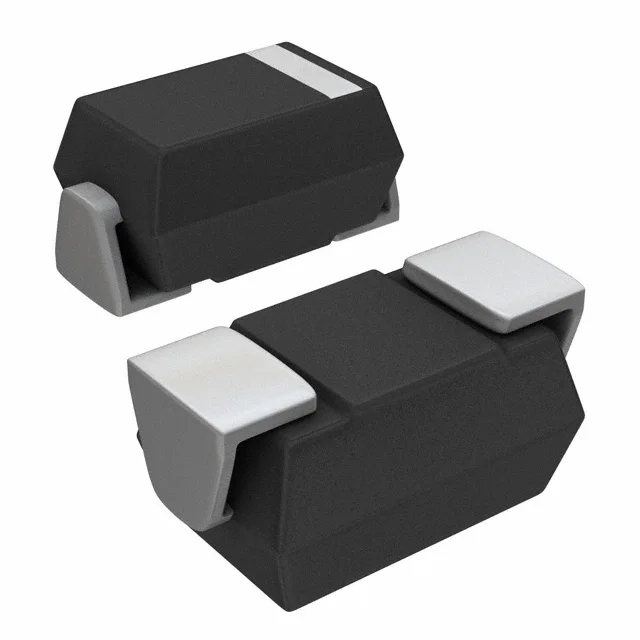

US1M-TP
DIODE GEN PURP 1KV 1A DO214AC
- Paket/Kılıf
- SMA
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- US1M
US1M-TP Hakkında
US1M-TP, Micro Commercial Components tarafından üretilen 1 kV genel amaçlı doğrultucu diyottur. DO-214AC (SMA) yüzey montaj paketinde sunulan bu diyot, 1 A ortalama doğrultulmuş akım kapasitesine ve 100 ns reverse recovery time'ına sahiptir. Fast recovery karakteristiği ile 200 mA üstü akımlarda 500 ns sınırını aşmamaktadır. -65°C ile +175°C sıcaklık aralığında çalışabilir. 1000 V ters voltaj dayanımı ve 1.4 V maksimum forward voltage (2 A'da) özellikleri ile AC/DC güç kaynakları, güç yönetimi uygulamaları ve endüstriyel elektronik devrelerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 10pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 10 µA @ 1000 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-214AC, SMA |
| Part Status | Active |
| Reverse Recovery Time (trr) | 100 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-214AC (SMA) |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 1.4 V @ 2 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
