Diyotlar - Doğrultucular - Tekil

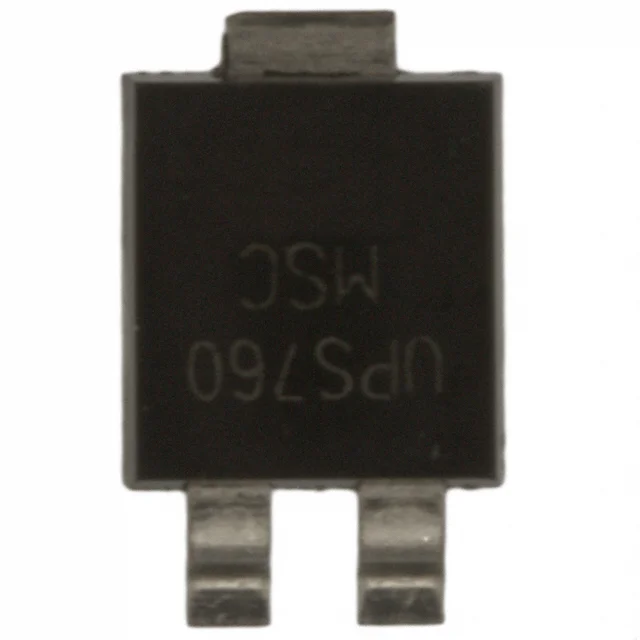

UPS760E3/TR13
DIODE SCHOTTKY 60V 7A POWERMITE3
- Üretici
- Microchip Technology
- Paket/Kılıf
- Powermite®3
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- UPS760E3
UPS760E3/TR13 Hakkında
UPS760E3/TR13, Microchip Technology tarafından üretilen surface mount Schottky diyottur. 60V ters gerilim ve 7A ortalama doğrultulmuş akım kapasitesine sahiptir. Powermite®3 paketinde sunulan bu bileşen, 600mV forward gerilime ve 100µA ters sızıntı akımına sahiptir. Fast recovery karakteristiği ile 500ns'den daha hızlı anahtarlama performansı sağlar. -55°C ile 125°C arasında çalışır. Anahtarlamalı güç kaynakları, invertörler, AC/DC dönüştürücüler ve yüksek hızlı anahtarlama uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 375pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 7A |
| Current - Reverse Leakage @ Vr | 100 µA @ 60 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | Powermite®3 |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Powermite 3 |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 600 mV @ 7 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
