Diyotlar - Doğrultucular - Tekil

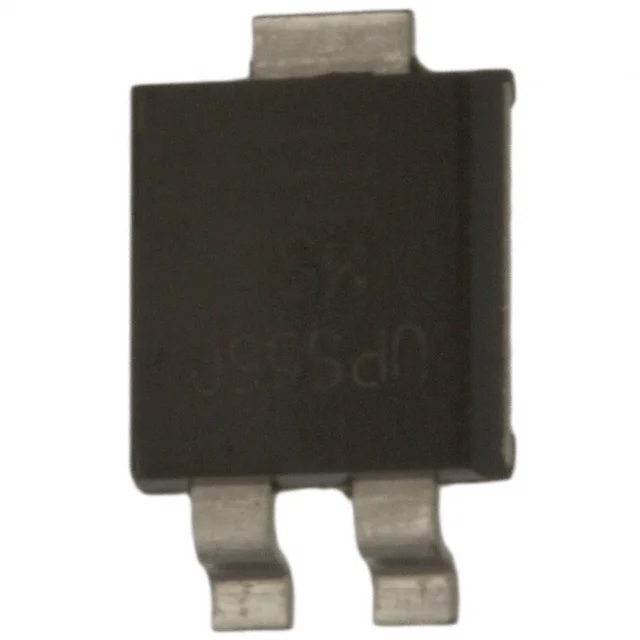

UPS560E3/TR13
DIODE SCHOTTKY 60V 5A POWERMITE3
- Üretici
- Microchip Technology
- Paket/Kılıf
- Powermite®3
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- UPS560E3
UPS560E3/TR13 Hakkında
UPS560E3/TR13, Microchip Technology tarafından üretilen 60V 5A kapasitesine sahip Schottky doğrultucu diyottur. Powermite®3 yüzey montaj paketinde sunulan bu komponent, 690 mV forward voltage ile düşük voltaj kaybı sağlar. 150pF kapasitanslı tasarımı, 500ns veya daha kısa recovery time ile hızlı anahtarlama uygulamalarında etkili performans gösterir. -55°C ile 125°C arasında çalışabilen bileşen, güç kaynakları, AC-DC konverterler, invertörler ve diğer anahtarlamalı devre uygulamalarında kullanılır. 200 µA @ 60V düşük ters sızıntı akımı ve Schottky teknolojisi sayesinde verimliliği artırır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 150pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 5A |
| Current - Reverse Leakage @ Vr | 200 µA @ 60 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | Powermite®3 |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Powermite 3 |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 690 mV @ 5 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
