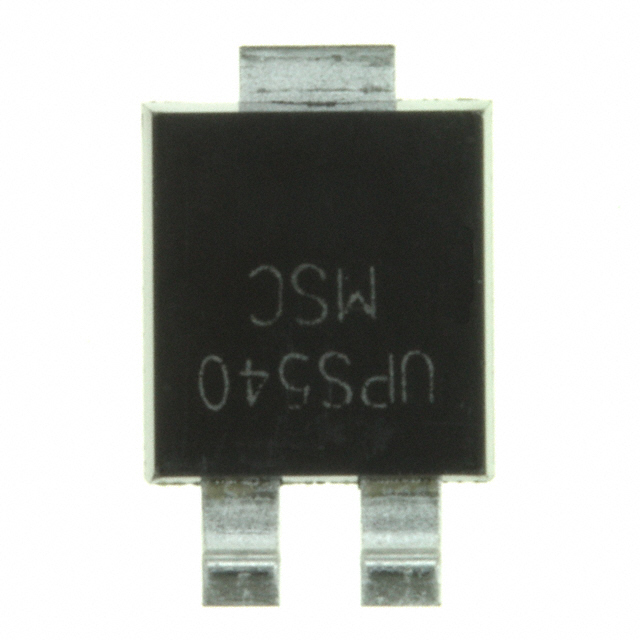

UPS540E3/TR13
DIODE SCHOTTKY 40V 5A POWERMITE3
- Üretici
- Microchip Technology
- Paket/Kılıf
- Powermite®3
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- UPS540E3
UPS540E3/TR13 Hakkında
UPS540E3/TR13, Microchip Technology tarafından üretilen Schottky doğrultucu diyottur. 40V reverse voltaj ve 5A ortalama doğrultulmuş akım kapasitesi ile güç uygulamalarında kullanılır. Surface mount Powermite®3 paketinde sunulan bu bileşen, 540mV forward voltage ve hızlı kurtarma özelliği (≤500ns) ile switch mode power supplies, DC/DC konvertörleri ve doğrultucu devrelerinde tercih edilir. -55°C ile 125°C sıcaklık aralığında çalışır ve 250pF kapasitanslı çıkışı ile yüksek frekans uygulamalarına uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 250pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 5A |
| Current - Reverse Leakage @ Vr | 500 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | Powermite®3 |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Powermite 3 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 540 mV @ 5 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
