Diyotlar - Doğrultucular - Tekil

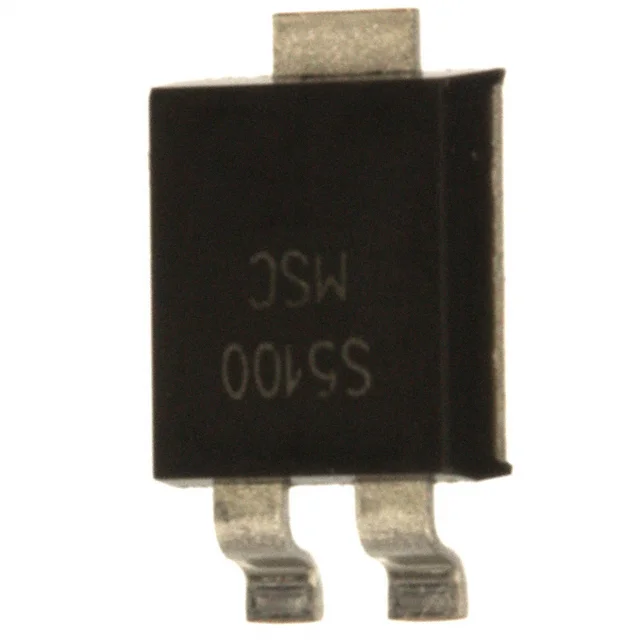

UPS5100E3/TR13
DIODE SCHOTTKY 100V 5A POWERMITE
- Üretici
- Microchip Technology
- Paket/Kılıf
- Powermite®3
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- UPS5100E3
UPS5100E3/TR13 Hakkında
UPS5100E3/TR13, Microchip Technology tarafından üretilen surface mount Schottky diyottur. 100V reverse voltaj ve 5A ortalama doğrultulmuş akım kapasitesine sahip bu bileşen, yüksek hızlı anahtarlama uygulamalarında kullanılır. 810mV forward voltaj değeri ile düşük güç kaybı sağlar. Powermite®3 paketi içinde sunulan diyot, -55°C ile 125°C arasında çalışabilir. Fast recovery özellikleri (500ns) sayesinde anahtarlama güç kaynakları, AC/DC adaptörleri ve doğrultma devrelerinde tercih edilir. 150pF kapasitans değeri ile parazit etkilerini minimize eder.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 150pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 5A |
| Current - Reverse Leakage @ Vr | 200 µA @ 100 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | Powermite®3 |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Powermite 3 |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 810 mV @ 5 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
