Diyotlar - Doğrultucular - Tekil

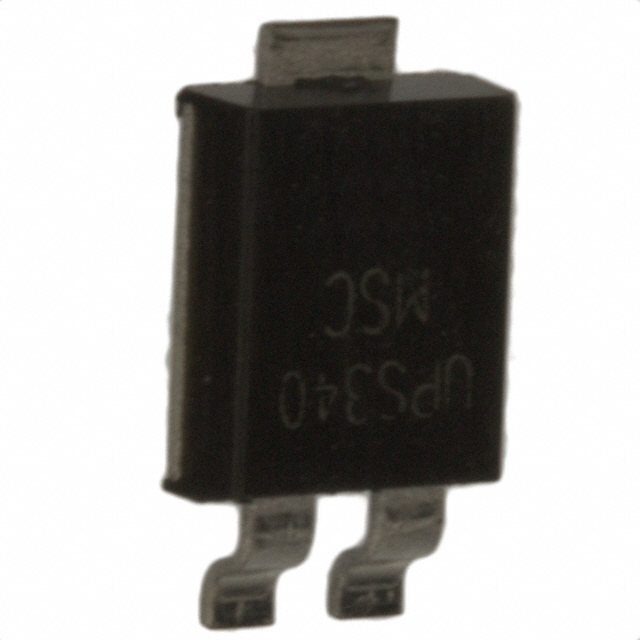

UPS340E3/TR13
DIODE SCHOTTKY 40V 3A POWERMITE3
- Üretici
- Microchip Technology
- Paket/Kılıf
- Powermite®3
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- UPS340E3
UPS340E3/TR13 Hakkında
UPS340E3/TR13, Microchip Technology tarafından üretilen 40V 3A kapasiteli Schottky diyottur. Powermite®3 yüzey montaj paketi içinde sunulan bu bileşen, düşük forward voltage (500 mV @ 3A) ve hızlı recovery karakteristiğine (≤500ns) sahiptir. 180pF @ 4V kapasitansı ile parasite parazitik etkiler minimaldır. -55°C ile 125°C arasında çalışabilen bu diyot, güç kaynakları, voltaj dönüştürücüler, anahtarlama devreleri ve rectifier uygulamalarında yaygın şekilde kullanılır. 500 µA @ 40V ters akım özellikleri ve Surface Mount montaj kolaylığı sayesinde yüksek yoğunluklu PCB tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 180pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 3A |
| Current - Reverse Leakage @ Vr | 500 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | Powermite®3 |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Powermite 3 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 500 mV @ 3 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
