Diyotlar - Doğrultucular - Tekil

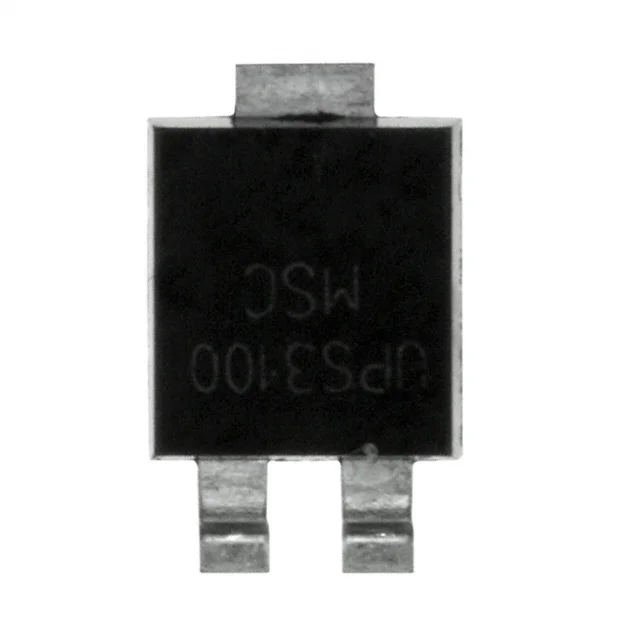

UPS3100E3/TR13
DIODE SCHOTTKY 100V 3A POWERMITE
- Üretici
- Microchip Technology
- Paket/Kılıf
- Powermite®3
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- UPS3100E3
UPS3100E3/TR13 Hakkında
UPS3100E3/TR13, Microchip Technology tarafından üretilen surface mount Schottky diyotudur. 100V ters voltaj ve 3A ortalama doğrultulmuş akım kapasitesine sahiptir. 760mV forward voltage düşümü ile verimli güç uygulamalarında kullanılır. Fast recovery özelliğine sahip bu diyot, anahtarlama devreleri, güç kaynakları, DC-DC dönüştürücüler ve voltaj düzenleyici uygulamalarında tercih edilir. Powermite®3 paket formatında sunulan bileşen, -55°C ile +125°C arasında stabil çalışma sağlar. 85pF kapasitans değeri ve 200µA ters kaçak akımı ile RF ve anahtarlama uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 85pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 3A |
| Current - Reverse Leakage @ Vr | 200 µA @ 100 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | Powermite®3 |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Powermite 3 |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 760 mV @ 3 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
