Diyotlar - Doğrultucular - Tekil

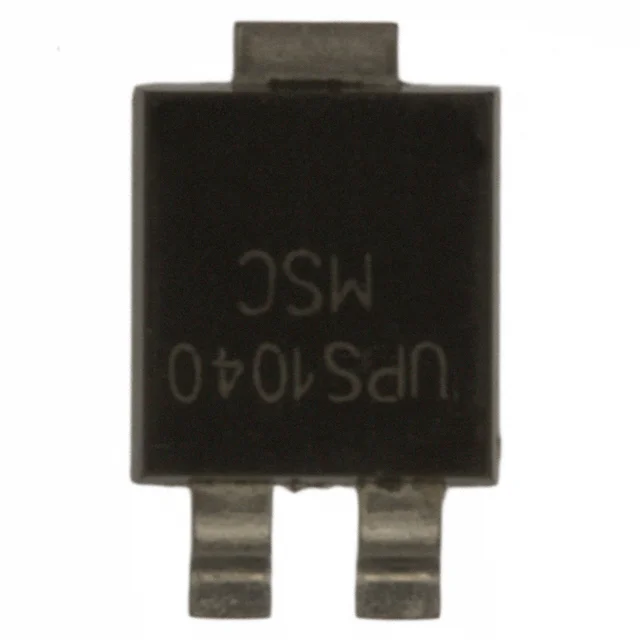

UPS1040E3/TR13
DIODE SCHOTTKY 40V 10A POWERMITE
- Üretici
- Microchip Technology
- Paket/Kılıf
- Powermite®3
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- UPS1040E3
UPS1040E3/TR13 Hakkında
UPS1040E3/TR13, Microchip Technology tarafından üretilen 40V/10A Schottky doğrultma diyotudur. Powermite®3 yüzey montajlı paket içinde sunulan bu bileşen, hızlı kurtarma süresi (≤500ns) ve düşük ileri voltaj düşüşü (510mV @ 10A) ile karakterizedir. 10A ortalama doğrultulmuş akım kapasitesi ve 300µA ters sızıntı akımı (35V'de) ile güç kaynakları, AC/DC dönüştürücüler, motorlu uygulamalar ve ters akım koruması gerektiren devrelerde kullanılır. -55°C ile +150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 700pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 10A |
| Current - Reverse Leakage @ Vr | 300 µA @ 35 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | Powermite®3 |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Powermite 3 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 510 mV @ 10 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
