Diyotlar - Doğrultucular - Diziler

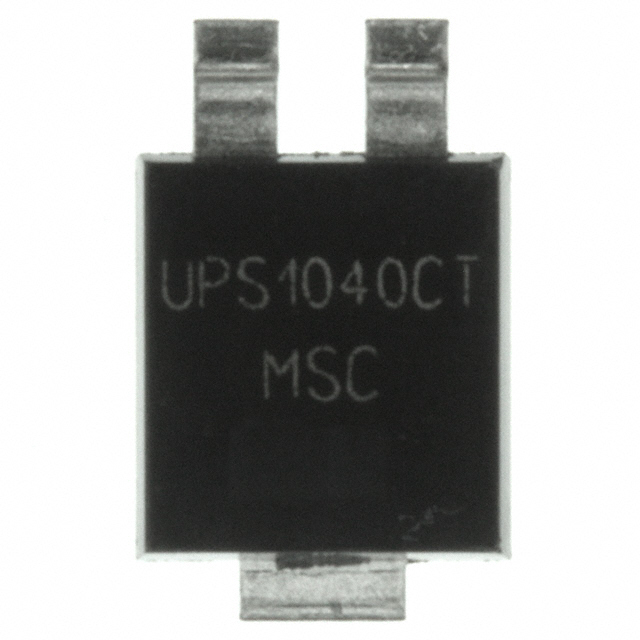

UPS1040CTE3
DIODE ARRAY SCHOTTKY 40V 10A
- Üretici
- Microchip Technology
- Paket/Kılıf
- Powermite®3
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- UPS1040CTE3
UPS1040CTE3 Hakkında
UPS1040CTE3, Microchip Technology tarafından üretilen Schottky diyot dizisi olup 40V maximum reverse voltajda çalışır. 10A ortalama doğrultulmuş akım kapasitesine sahip bu komponent, 1 pair common cathode konfigürasyonunda düzenlenmiştir. 570 mV forward voltaj @ 10A ile düşük güç kaybı sağlar. Fast recovery özelliği (≤500ns) sayesinde yüksek hızlı anahtarlama uygulamalarında kullanılabilir. -55°C ile 125°C arasında çalışabilen UPS1040CTE3, Powermite®3 SMD paketi ile sunulmaktadır ve güç uygulamaları, AC/DC adaptörler, anahtarlama kaynakları ve enerji yönetim devrelerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 10A |
| Current - Reverse Leakage @ Vr | 150 µA @ 35 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | Powermite®3 |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Powermite 3 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 570 mV @ 10 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
