Transistörler - Bipolar (BJT) - RF

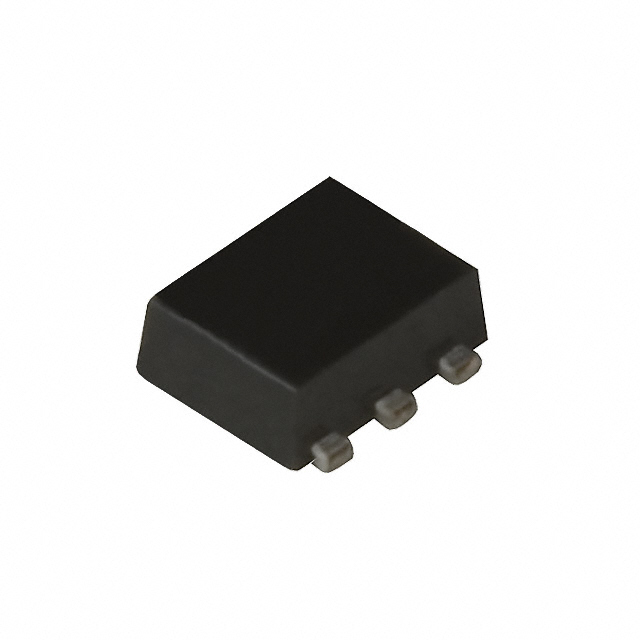

UPA895TS-T3-A
RF SMALL SIGNAL TRANSISTOR
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 6-SMD
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- UPA895TS
UPA895TS-T3-A Hakkında
UPA895TS-T3-A, Rochester Electronics tarafından üretilen dual NPN RF küçük sinyal transistörüdür. 6.5GHz transition frequency ile RF uygulamalarında kullanılan bu bileşen, 100mA maksimum kolektor akımı ve 130mW maksimum güç kapasitesiyle çalışır. 2GHz frekansında 1.9-2.5dB arasında noise figure değeri sunan transistör, amplifikasyon ve anahtarlama uygulamalarında tercih edilir. Surface mount 6-SMD paket ile tasarlanan UPA895TS, -55°C ile +150°C (TJ) arasında çalışır. 5.5V maksimum Vce breakdown voltajı ile low-power RF devreleri, yüksek frekanslı amplifikatörler ve switching uygulamalarında kullanılabilir. Bileşen obsolete durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 5mA, 1V |
| Frequency - Transition | 6.5GHz |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1.9dB ~ 2.5dB @ 2GHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Obsolete |
| Power - Max | 130mW |
| Supplier Device Package | 6-Super Lead-Less MiniMold |
| Transistor Type | 2 NPN (Dual) |
| Voltage - Collector Emitter Breakdown (Max) | 5.5V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
