Transistörler - FET, MOSFET - Diziler

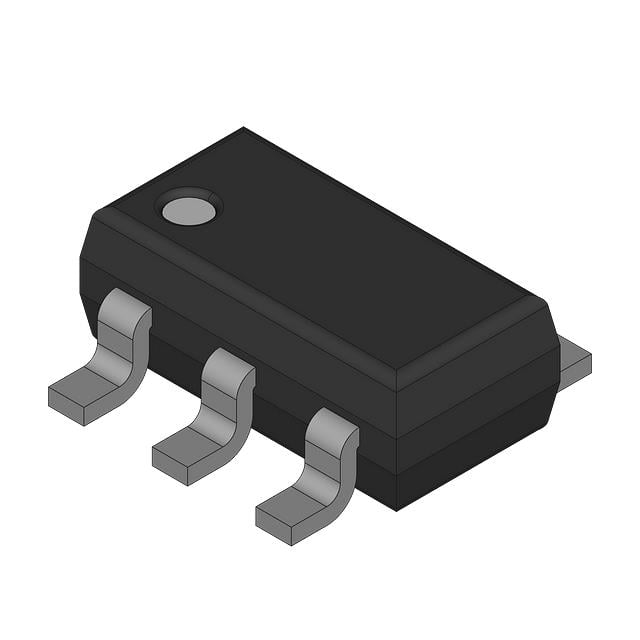

UPA602T-T2-A
SMALL SIGNAL FIELD-EFFECT TRANSI
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-236-3
- Seri / Aile Numarası
- UPA602T
UPA602T-T2-A Hakkında
UPA602T-T2-A, Rochester Electronics tarafından üretilen dual N-Channel MOSFET transistör dizisidir. Logic level gate özelliğine sahip bu bileşen, small signal uygulamalarında kullanılmaktadır. Maksimum drain-source gerilimi 50V, sürekli drenaj akımı 100mA, maksimum güç tüketimi 300mW'dir. RDS(on) değeri 25Ω olup 10mA drenaj akımı ve 10V gate-source geriliminde ölçülmüştür. Threshold gerilimi maksimum 1.8V'tur. Input kapasitansi 16pF'dir. SC-59-6 paketinde sunulan bu transistör, anahtarlama devreleri, sürücü uygulamaları ve küçük sinyal işleme alanlarında kullanılabilir. Cihaz maksimum 150°C junction sıcaklığında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 100mA |
| Drain to Source Voltage (Vdss) | 50V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Input Capacitance (Ciss) (Max) @ Vds | 16pF @ 5V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-59-6 |
| Part Status | Obsolete |
| Power - Max | 300mW |
| Rds On (Max) @ Id, Vgs | 25Ohm @ 10mA, 10V |
| Supplier Device Package | SC-59 |
| Vgs(th) (Max) @ Id | 1.8V @ 1µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
