Transistörler - FET, MOSFET - Diziler

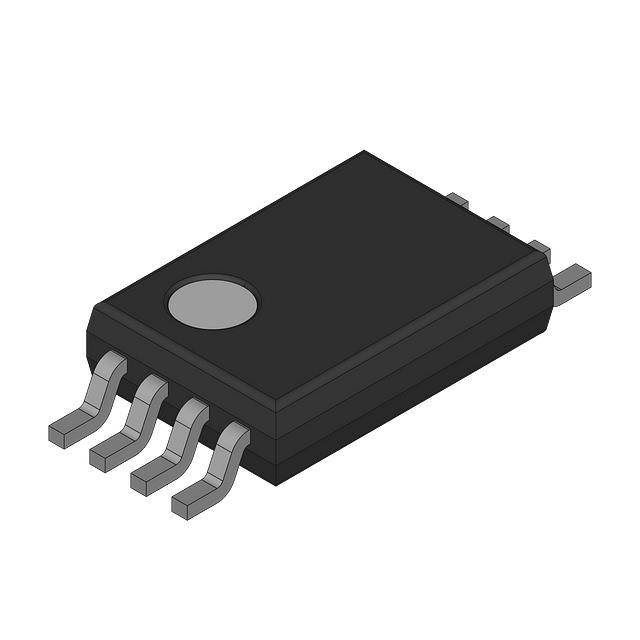

UPA2550T1H-T2-AT
POWER, 5A, 12V, P-CHANNEL MOSFET
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 8-SMD
- Seri / Aile Numarası
- UPA2550T1H
UPA2550T1H-T2-AT Hakkında
UPA2550T1H-T2-AT, Rochester Electronics tarafından üretilen dual P-Channel MOSFET transistör dizisidir. 12V drain-source voltajı ve 5A sürekli drenaj akımı kapasitesi ile düşük güç uygulamalarında anahtar görevi görmektedir. Logic Level Gate özelliğine sahip olup 4.5V'da 40mOhm on-resistance sunmaktadır. Surface mount 8-VSOF paketinde sunulan bu bileşen, 150°C'ye kadar çalışabilmekte ve 2.2W maksimum güç harcamasına sahiptir. Düşük gate charge (8.7nC) nedeniyle hızlı anahtarlama sağlamaktadır. Güç yönetimi, DC-DC dönüştürücüler ve anahtarlamalı devreler gibi uygulamalarda kullanılır. Not: Bu ürün üretimi durdurulmuş durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5A |
| Drain to Source Voltage (Vdss) | 12V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 8.7nC @ 4V |
| Input Capacitance (Ciss) (Max) @ Vds | 930pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Obsolete |
| Power - Max | 2.2W |
| Rds On (Max) @ Id, Vgs | 40mOhm @ 2.5A, 4.5V |
| Supplier Device Package | 8-VSOF |
| Vgs(th) (Max) @ Id | 1V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
