Transistörler - FET, MOSFET - Diziler

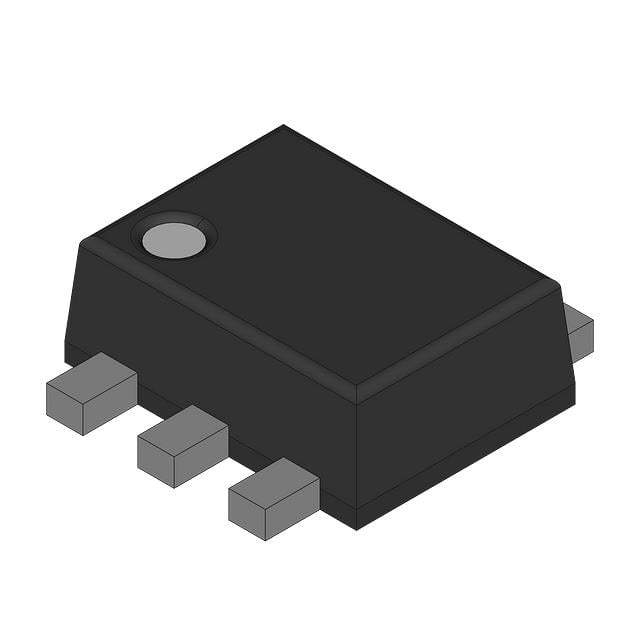

UPA2451BTL-E1-A
SMALL SIGNAL N-CHANNEL MOSFET
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 6-VFDFN Exposed Pad
- Seri / Aile Numarası
- UPA2451
UPA2451BTL-E1-A Hakkında
UPA2451BTL-E1-A, Rochester Electronics tarafından üretilen dual N-channel MOSFET transistördür. Logic level gate özelliğine sahip bu bileşen, 30V drain-source gerilimi ve 8.2A sürekli dren akımına dayanabilir. 20mOhm'luk düşük on-resistance değeri ile güç anahtarlama uygulamalarında verimli çalışır. 6-VFDFN yüzey monte paketine sahiptir. Maksimum 700mW güç tüketimi ile mikrodenetleyici kontrolü gerektiren DC-DC dönüştürücüler, motor sürücüler, anahtarlama devreleri ve güç yönetimi uygulamalarında kullanılır. Gate threshold voltajı 1.5V olup, düşük gerilim mantık seviyeleriyle uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 8.2A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 9.2nC @ 4V |
| Input Capacitance (Ciss) (Max) @ Vds | 540pF @ 10V |
| Mounting Type | Surface Mount |
| Package / Case | 6-VFDFN Exposed Pad |
| Part Status | Obsolete |
| Power - Max | 700mW |
| Rds On (Max) @ Id, Vgs | 20mOhm @ 4A, 4.5V |
| Supplier Device Package | 6-HWSON |
| Vgs(th) (Max) @ Id | 1.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
