Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil
UP0KG8D00L

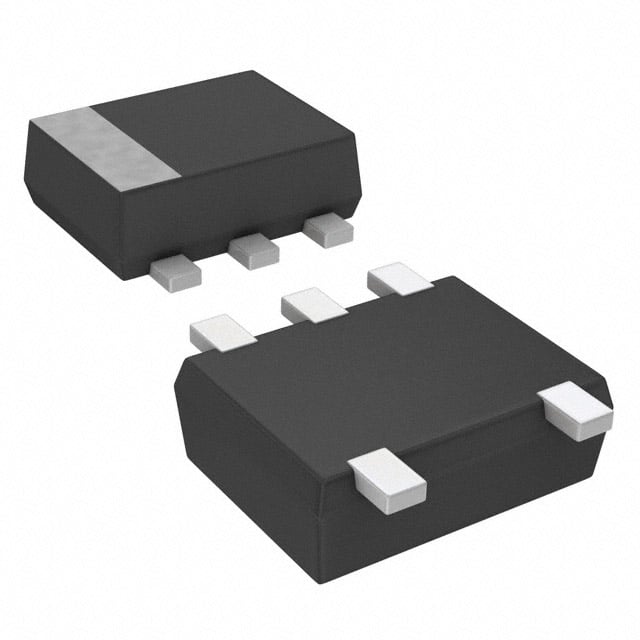

TRANS PREBIAS PNP 0.125W SSMINI5
UP0KG8D00L Hakkında
UP0KG8D00L, Panasonic tarafından üretilen yüksek entegrasyonlu PNP ön beslemeli transistördür. İçerisinde base direnci (47 kΩ), emitter-base direnci (47 kΩ) ve bir diyot barındırır. SOT-665 (SSMini5) gövdesinde surface mount olarak paketlenmiştir. Maksimum 80 mA kollektör akımı, 50 V kollektör-emitter breakdown voltajı ve 80 MHz transition frequency ile çalışır. 125 mW güç tüketimi ile tasarlanmıştır. Düşük güçlü sinyal uygulamalarında, anahtarlama devrelerinde ve lojik seviye uygulamalarında kullanılır. Ön beslemeli yapısı sayesinde ekstra transistör gerektirmeden direkt entegre kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Frequency - Transition | 80 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-665 |
| Part Status | Obsolete |
| Power - Max | 125 mW |
| Resistor - Base (R1) | 47 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | SSMini5-F2 |
| Transistor Type | PNP - Pre-Biased + Diode |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
