Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

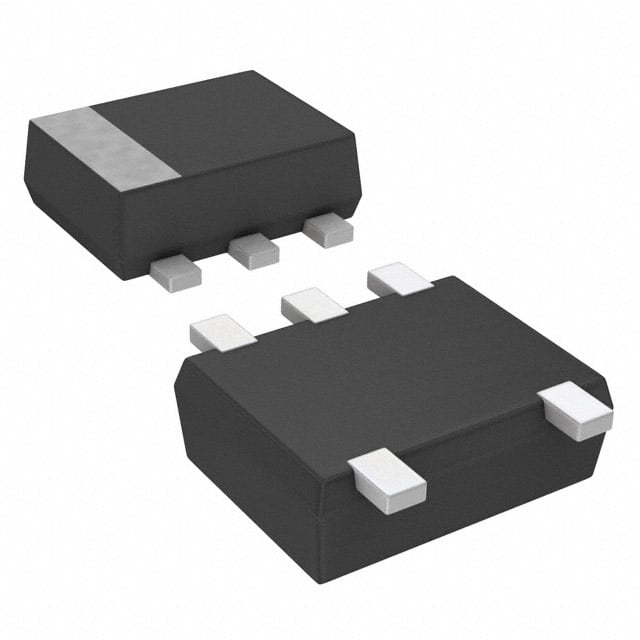

UP0339700L
TRANS PREBIAS NPN/PNP SSMINI5
UP0339700L Hakkında
UP0339700L, Panasonic tarafından üretilen ön beslemeli (pre-biased) NPN/PNP çift transistör dizisidir. SOT-665 (SSMini5) yüzey montajlı paket ile sunulan bu bileşen, her transistör için entegre baz dirençleri (10kOhm) ve emitter baz dirençleri (10kOhm/47kOhm) içerir. 100mA maksimum kollektör akımı, 150MHz/80MHz transition frekansı ve 50V/30V durdurma voltajı özellikleriyle, darbe şekillendirme, lojik seviye dönüştürme, sinyal anahtarlama ve küçük sinyal amplifikasyon uygulamalarında kullanılan kompakt bir çözüm sunar. Maksimum güç tüketimi 125mW'dır. Bileşen artık üretilmemektedir (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 35 @ 5mA, 10V / 80 @ 5mA, 10V |
| Frequency - Transition | 150MHz, 80MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-665 |
| Part Status | Obsolete |
| Power - Max | 125mW |
| Resistor - Base (R1) | 10kOhms |
| Resistor - Emitter Base (R2) | 10kOhms, 47kOhms |
| Supplier Device Package | SSMini5-F2 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA / 1.2V @ 330µA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V, 30V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
