Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

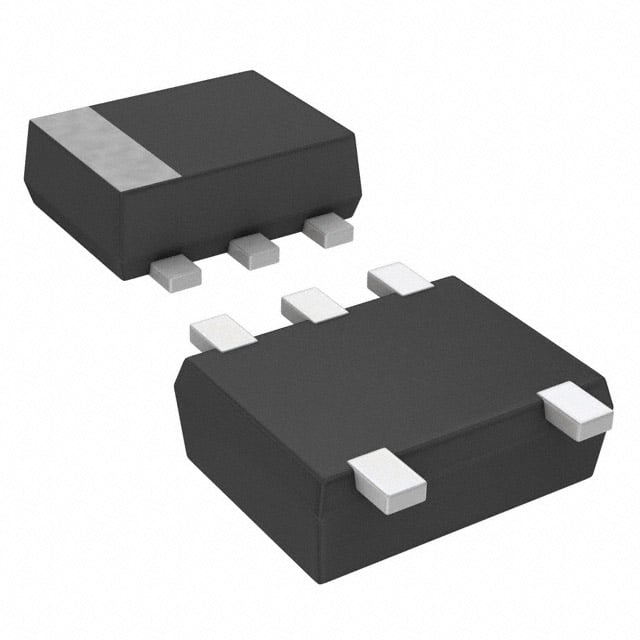

UP0339600L
TRANS PREBIAS NPN/PNP SSMINI5
UP0339600L Hakkında
UP0339600L, Panasonic tarafından üretilen ön beslemeli (pre-biased) dual transistör dizisidir. Tek bir SOT-665 paketinde 1 adet NPN ve 1 adet PNP transistörü barındırır. NPN transistörün DC akım kazancı (hFE) 5mA, 10V koşullarında minimum 35, PNP transistörün ise minimum 80'dir. Maksimum kolektör akımı 100mA ve maksimum güç tüketimi 125mW ile sınırlandırılmıştır. Transition frekansı NPN için 150MHz, PNP için 80MHz'dir. İçeriye entegre edilmiş base ve emitter-base dirençleri (R1: 10kΩ/22kΩ, R2: 10kΩ/47kΩ) sayesinde harici biasing komponentlerine gerek kalmaz. 50V maksimum collector-emitter breakdown voltajı ile orta seviye uygulamalara uygun bir komponenttir. Sinyal anahtarlama, lojik çıkış sürücüleri ve genel amaçlı anahtarlama uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 35 @ 5mA, 10V / 80 @ 5mA, 10V |
| Frequency - Transition | 150MHz, 80MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-665 |
| Part Status | Obsolete |
| Power - Max | 125mW |
| Resistor - Base (R1) | 10kOhms, 22kOhms |
| Resistor - Emitter Base (R2) | 10kOhms, 47kOhms |
| Supplier Device Package | SSMini5-F2 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
