UP0339400L

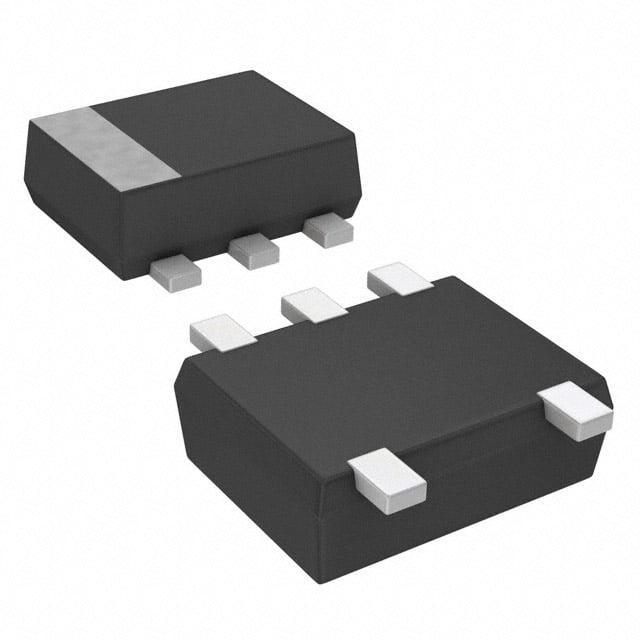

TRANS PREBIAS NPN/PNP SSMINI5
UP0339400L Hakkında
UP0339400L, Panasonic tarafından üretilen ön beslemeli dual BJT transistör dizisidir. Bir NPN ve bir PNP transistörü içeren bu bileşen, SOT-665 (SSMini5) SMD paketinde sunulmaktadır. 100mA maksimum kolektör akımı, 50V gerilim dayanımı ve 150MHz/80MHz transition frekansı ile sinyal işleme ve anahtarlama uygulamalarında kullanılır. Entegre 47kΩ ve 510Ω base dirençleri ile ön önyükleme (pre-biasing) sağlayan bu devre, kompakt tasarımlar ve otomotiv, tüketici elektroniği ve endüstriyel kontrol sistemlerinde yaygın olarak yer alır. 125mW güç sınırlaması ve 250mV saturasyon gerilimi ile verimli çalışma özellikleri sunar. Not: Bu ürün kullanımdan kaldırılmıştır (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V / 20 @ 5mA, 10V |
| Frequency - Transition | 150MHz, 80MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-665 |
| Part Status | Obsolete |
| Power - Max | 125mW |
| Resistor - Base (R1) | 47kOhms, 510Ohms |
| Resistor - Emitter Base (R2) | 47kOhms, 5.1kOhms |
| Supplier Device Package | SSMini5-F2 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
