Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler
UP0339000L

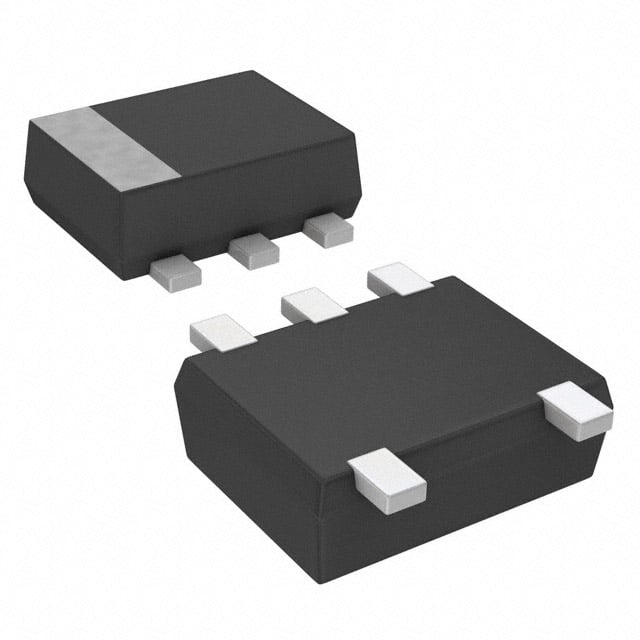

TRANS PREBIAS NPN/PNP SSMINI5
UP0339000L Hakkında
UP0339000L, Panasonic tarafından üretilen ön beslemeli NPN/PNP transistör dizisidir. SOT-665 (SSMini5) yüzey montaj paketi içinde bir adet NPN ve bir adet PNP transistöründen oluşan dual konfigürasyonda sunulur. Maksimum kolektör akımı 100mA, DC akım kazancı (hFE) en az 80 @ 5mA/10V ve transition frequency 150MHz/80MHz (sırasıyla NPN/PNP) özellikleriyle karakterizedir. Entegre base ve emitter resistörleri (47kΩ/10kΩ ve 47kΩ) ile ön yükleme işlevi sağlar. Maksimum güç dağılımı 125mW, Vce(sat) maksimum 250mV @ 300µA/10mA ve Vce(BR)max 50V'dur. Anahtarlama devrelerine, sinyal kipleme uygulamalarına ve düşük güçlü RF devrelerine uygun tasarlanmıştır. Ürün üretimi sonlandırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Frequency - Transition | 150MHz, 80MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-665 |
| Part Status | Obsolete |
| Power - Max | 125mW |
| Resistor - Base (R1) | 47kOhms, 10kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SSMini5-F2 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
