Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

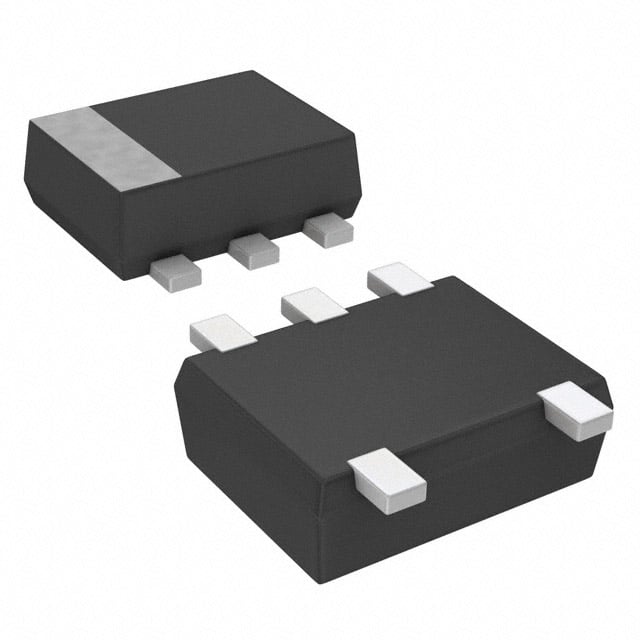

UP0338300L
TRANS PREBIAS NPN/PNP SSMINI5
UP0338300L Hakkında
UP0338300L, Panasonic tarafından üretilen ön beslemeli dual transistör dizisidir. Tek entegre içinde 1 adet NPN ve 1 adet PNP transistörü barındıran bu bileşen, SOT-665 SMD paketinde sunulmaktadır. Maksimum 100mA collector akımı, 150MHz/80MHz transition frekansı ve 125mW güç yeteneği ile düşük güç uygulamalarında kullanılabilir. Dahili base ve emitter baz dirençleri (47kΩ/4.7kΩ ve 47kΩ/10kΩ) ile ön yükleme yapılmıştır. 50V breakdown voltajı ile genel amaçlı anahtarlama ve amplifikasyon devrelerinde, sinyal işleme uygulamalarında ve kompakt tasarımlar gerektiren endüstriyel elektronik ürünlerde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V / 30 @ 5mA, 10V |
| Frequency - Transition | 150MHz, 80MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-665 |
| Part Status | Obsolete |
| Power - Max | 125mW |
| Resistor - Base (R1) | 47kOhms, 4.7kOhms |
| Resistor - Emitter Base (R2) | 47kOhms, 10kOhms |
| Supplier Device Package | SSMini5-F2 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
