UP0331200L

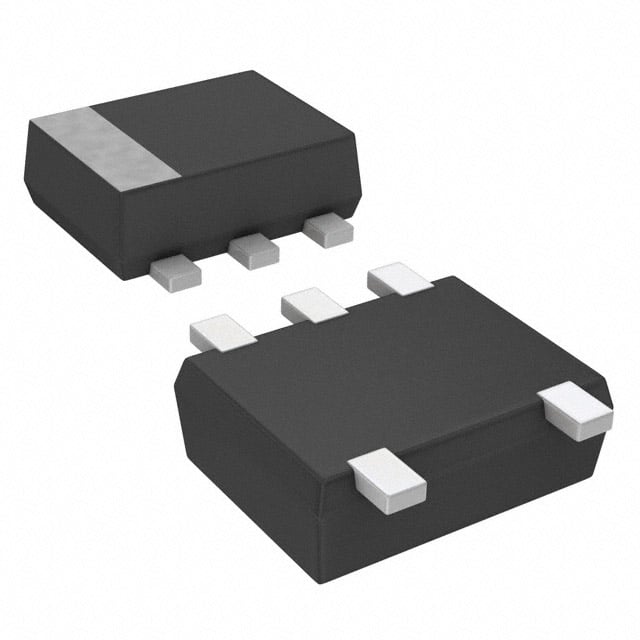

TRANS PREBIAS NPN/PNP SSMINI5
UP0331200L Hakkında
UP0331200L, Panasonic tarafından üretilen ön beslemeli (pre-biased) dual transistör dizisidir. Tek bir SOT-665 paketinde 1 adet NPN ve 1 adet PNP transistörü içerir. Maksimum 100mA kollektör akımı ve 150MHz/80MHz geçiş frekansı ile orta hızlı anahtarlama uygulamalarına uygun tasarlanmıştır. 22kOhm base ve emitter-base dirençleri ile ön yüklenmiş yapısı, switch ve sinyal kondisyonlama devrelerinde kullanılmaya hazırdır. Maksimum 125mW güç tüketimi ile düşük güçlü uygulamalarda tercih edilir. Cihazın kullanımdan kaldırılmış (obsolete) durumda olması nedeniyle, yeni tasarımlarda alternatif seçeneklerinin değerlendirilmesi önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 5mA, 10V |
| Frequency - Transition | 150MHz, 80MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-665 |
| Part Status | Obsolete |
| Power - Max | 125mW |
| Resistor - Base (R1) | 22kOhms |
| Resistor - Emitter Base (R2) | 22kOhms |
| Supplier Device Package | SSMini5-F2 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
