Transistörler - FET, MOSFET - Diziler

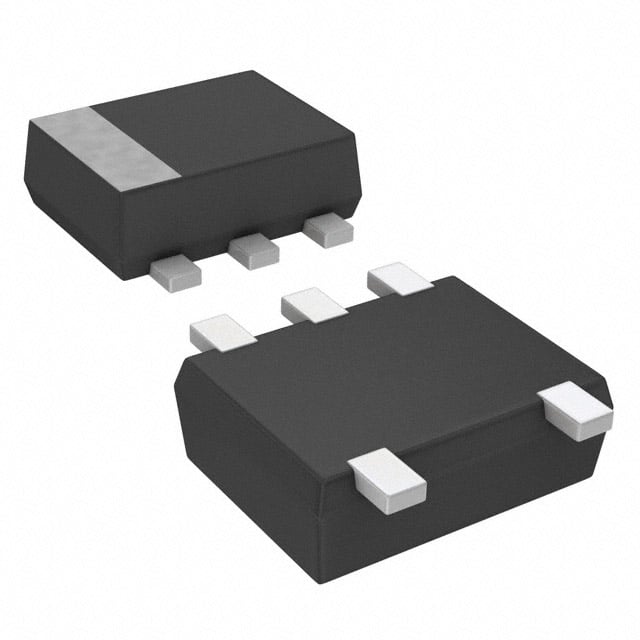

UP0187B00L
MOSFET 2N-CH 30V 0.1A SSMINI-5
UP0187B00L Hakkında
UP0187B00L, Panasonic tarafından üretilen dual N-channel MOSFET transistör dizisidir. 30V drain-source voltaj ve 100mA sürekli drain akımı kapasitesiyle, anahtarlama uygulamalarında kullanılır. Logic level gate özelliği sayesinde düşük voltaj kontrol sinyalleriyle çalışabilir. 8Ω Rds(on) değeri ile verimli iletim sağlar. SOT-665 (SSMini-5) paketinde sunulan bu bileşen, düşük güç tüketim gerektiren DC-DC dönüştürücüler, motor kontrol devreleri ve dijital anahtarlama uygulamalarında yer alır. Maksimum 125°C çalışma sıcaklığında güvenilir performans gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 100mA |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Input Capacitance (Ciss) (Max) @ Vds | 12pF @ 3V |
| Mounting Type | Surface Mount |
| Operating Temperature | 125°C (TJ) |
| Package / Case | SOT-665 |
| Part Status | Obsolete |
| Power - Max | 125mW |
| Rds On (Max) @ Id, Vgs | 8Ohm @ 10mA, 4V |
| Supplier Device Package | SSMini5-F2 |
| Vgs(th) (Max) @ Id | 1.5V @ 1µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
