Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler
UP0121M00L

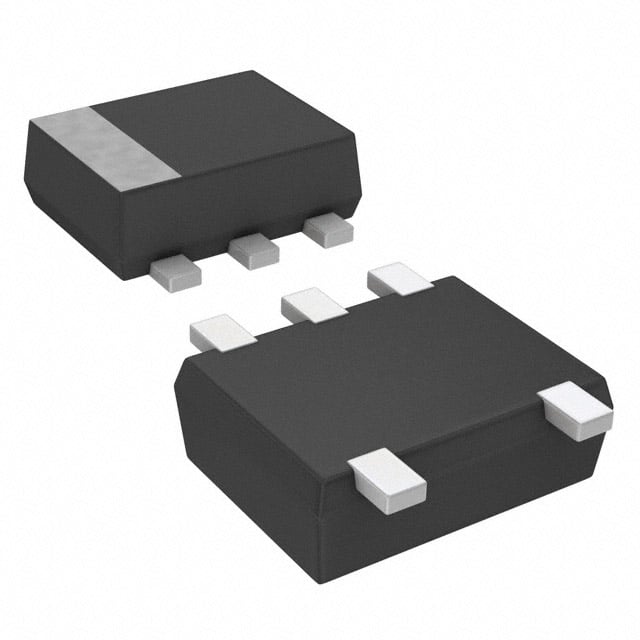

TRANS PREBIAS DUAL NPN SSMINI5
UP0121M00L Hakkında
UP0121M00L, Panasonic tarafından üretilen ön beslemeli dual NPN transistör dizisidir. SOT-665 (SSMini5) yüzey montaj paketinde sunulan bu komponent, iki adet NPN transistörü dahili biyaslandırma dirençleriyle birlikte içerir. 150MHz transition frequency ve 100mA maksimum collector akımı ile orta güç uygulamalarına uygundur. 50V collector-emitter breakdown voltage ve 125mW maksimum güç derecelendirmesiyle, lojik seviyelendirme, sinyal kontrolü ve anahtarlama devrelerinde kullanılır. Entegre biyaslandırma dirençleri (R1: 2.2kΩ, R2: 47kΩ) tasarım karmaşıklığını azaltır. Parça durumu kullanımdan kaldırılmış (Obsolete) olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Frequency - Transition | 150MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-665 |
| Part Status | Obsolete |
| Power - Max | 125mW |
| Resistor - Base (R1) | 2.2kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SSMini5-F2 |
| Transistor Type | 2 NPN - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
