Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

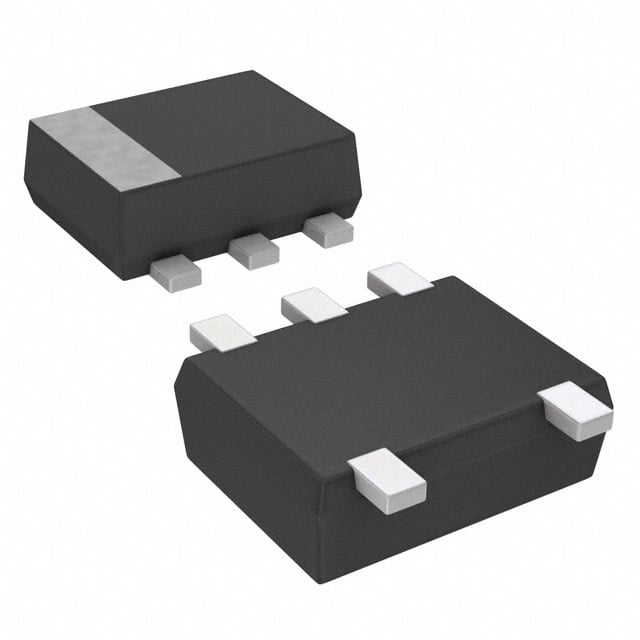

UP0121400L
TRANS PREBIAS DUAL NPN SSMINI5
UP0121400L Hakkında
UP0121400L, Panasonic tarafından üretilen dual NPN ön beslemeli (pre-biased) transistör dizisidir. SSMini5-F2 paketi içinde iki adet NPN transistör ve entegre biyas dirençleri barındırır. 10kΩ taban direnci (R1) ve 47kΩ emitter-taban direnci (R2) ile önceden yapılandırılmıştır. Maksimum 100mA kolektör akımı, 50V VCEO dağılım voltajı ve 150MHz transition frequency ile çalışır. DC akım kazancı (hFE) 80'dir (5mA, 10V koşullarında). 125mW güç yönetimi kapasitesi ve 250mV saturasyon voltajı ile çalışır. Özellikle düşük sinyal uygulamaları, lojik seviyeleri anahtarlama, ses amplifikasyonu ve sensör ön uçları gibi uygulamalarda kullanılır. Surface mount montaj türüne uygun SOT-665 kasa tasarımı ile PCB entegrasyonu sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Frequency - Transition | 150MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-665 |
| Part Status | Obsolete |
| Power - Max | 125mW |
| Resistor - Base (R1) | 10kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SSMini5-F2 |
| Transistor Type | 2 NPN - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
