Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

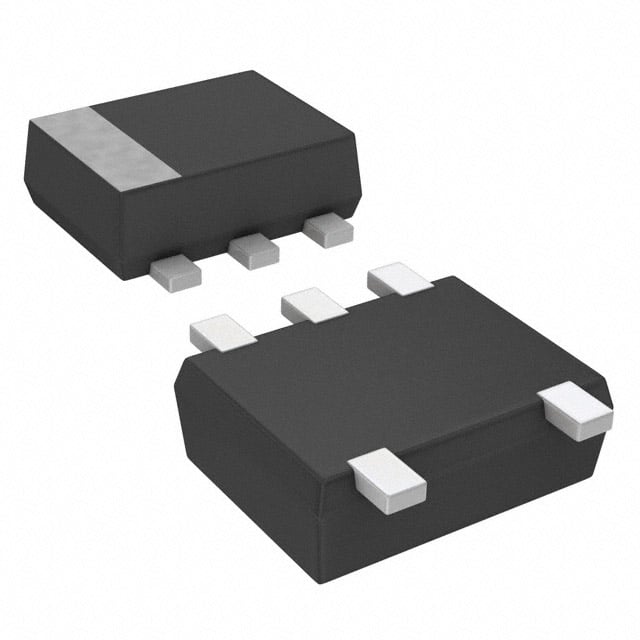

UP0121300L
TRANS PREBIAS DUAL NPN SSMINI5
UP0121300L Hakkında
UP0121300L, Panasonic tarafından üretilen ön beslemeli (pre-biased) dual NPN transistör dizisidir. SSMini5 (SOT-665) yüzey montajı paketinde sunulan bu bileşen, entegre base ve emitter dirençleri (her biri 47kΩ) ile gelir. Maximum 100mA collector akımı, 150MHz transition frekansı ve 50V collector-emitter breakdown voltajı ile çalışan komponent, düşük gücü uygulamalar, sinyal amplifikasyonu, anahtarlama devreleri ve lojik seviye dönüştürme işlemlerinde kullanılır. 125mW maksimum güç dağıtımı kapasitesi ile tasarlanan bu pre-biased transistör, harici bias dirençlerine ihtiyaç duymayan basit devre tasarımları için idealdir. Özellikleri 5mA collector akımında 80 minimum DC akım kazancı (hFE), 250mV maksimum doyma voltajı (10mA collector akımında) ve 500nA maksimum cutoff akımını içerir. Ürün obsolete durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Frequency - Transition | 150MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-665 |
| Part Status | Obsolete |
| Power - Max | 125mW |
| Resistor - Base (R1) | 47kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SSMini5-F2 |
| Transistor Type | 2 NPN - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
