Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

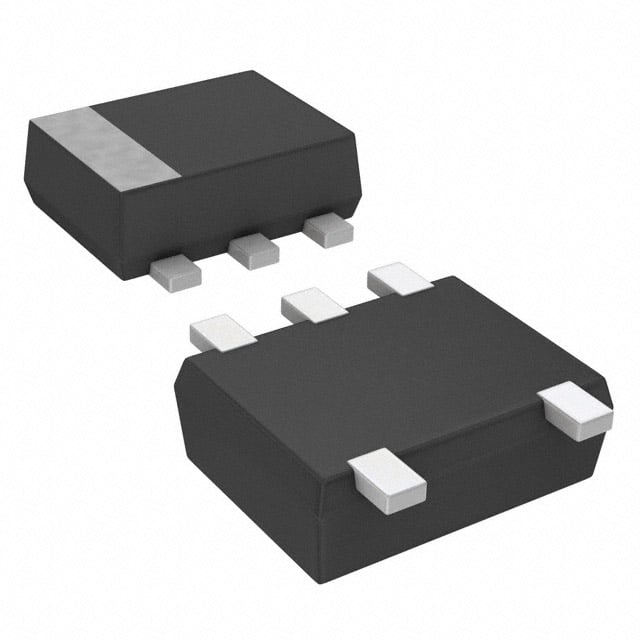

UP0111300L
TRANS PREBIAS DUAL PNP SSMINI5
UP0111300L Hakkında
UP0111300L, Panasonic tarafından üretilen ön beslemeli (pre-biased) dual PNP transistörlü entegre devredir. SSMini5-F2 paketinde sunulan bu komponent, iki adet PNP transistörü içerir ve her transistöre entegre edilen base resistörleri sayesinde (47kΩ) ek direnç gerektirmeden kullanılabilir. 100mA maksimum collector akımı, 80MHz transition frequency ve 50V breakdown voltage özellikleriyle sinyal anahtarlaması, lojik seviye kontrol ve amplifikasyon uygulamalarında tercih edilir. Düşük güç tüketimi (125mW max) ve kompakt yüzey montaj paketı ile endüstriyel elektronik, tüketici cihazları ve haberleşme ekipmanlarında kullanım alanı bulmuştur. Komponent obsolete (üretim dışı) durumda olup, arşiv veya eski tasarımların restorasyonunda gerekli olabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Frequency - Transition | 80MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-665 |
| Part Status | Obsolete |
| Power - Max | 125mW |
| Resistor - Base (R1) | 47kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SSMini5-F2 |
| Transistor Type | 2 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
