Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil
UNRL21500A

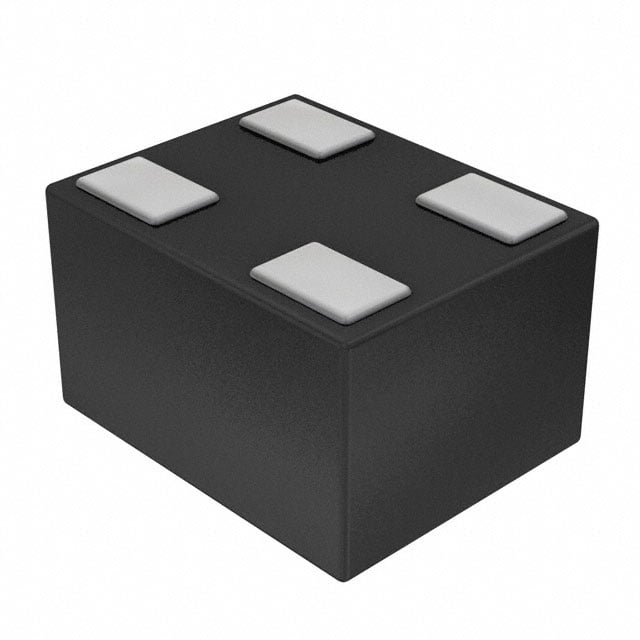

TRANS PREBIAS NPN 150MW ML4-N1
UNRL21500A Hakkında
UNRL21500A, Panasonic tarafından üretilen ön beslemeli (pre-biased) NPN transistördür. SC-103 Surface Mount paketinde sunulan bu komponent, 150 MHz transition frequency ve 100 mA maksimum kollektor akımı ile çalışır. 10 kΩ entegre base direnci sayesinde harici biyaslandırma devresi gerektirmez ve basit uygulamalarda doğrudan kullanılabilir. 150 mW güç dağıtımı kapasitesi ile analog ve dijital sinyal işleme, anahtarlama ve amplifikasyon uygulamalarında yer alır. 50V VCEO breakdown voltajı ve 250mV doyma voltajı ile düşük sinyal uygulamalarına uygundur. Not: Bu ürün üretim dışı (obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 160 @ 5mA, 10V |
| Frequency - Transition | 150 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-103 |
| Part Status | Obsolete |
| Power - Max | 150 mW |
| Resistor - Base (R1) | 10 kOhms |
| Supplier Device Package | ML4-N1 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
