Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil
UNRL21300A

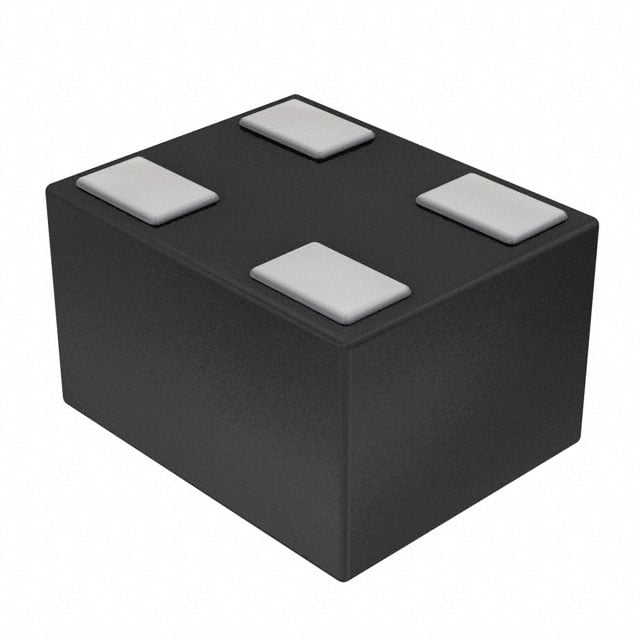

TRANS PREBIAS NPN 150MW ML4-N1
UNRL21300A Hakkında
UNRL21300A, Panasonic tarafından üretilen NPN ön beslemeli (pre-biased) transistördür. Maksimum 150 mW güç tüketimine, 100 mA kolektör akımına ve 150 MHz geçiş frekansına sahiptir. Entegre 47 kOhm base ve emitter-base dirençleri ile birlikt gelen bu komponent, hızlı anahtarlama uygulamaları ve lojik seviyelendirme devreleri için tasarlanmıştır. Surface mount SC-103 paketinde sunulan UNRL21300A, RF ve sinyal işleme uygulamalarında kullanılabilir. 50 V maksimum breakdown voltajı ile genel amaçlı anahtarlama ve amplifikasyon görevlerini yerine getirir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Frequency - Transition | 150 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-103 |
| Part Status | Obsolete |
| Power - Max | 150 mW |
| Resistor - Base (R1) | 47 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | ML4-N1 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
