Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

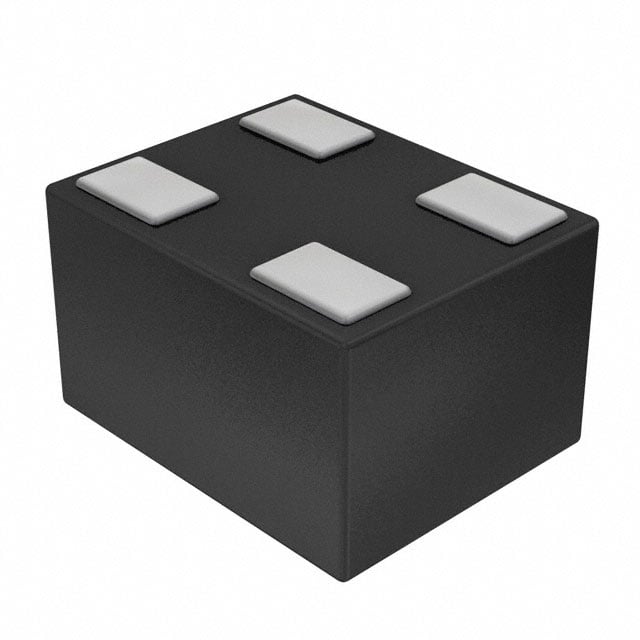

UNRL21100A
TRANS PREBIAS NPN 150MW ML4-N1
UNRL21100A Hakkında
Panasonic UNRL21100A, NPN tipi ön beslemeli transistördür. SC-103 (ML4-N1) yüzey montajı paketinde sunulan bu bileşen, 150 MHz transition frequency ile orta hızlı anahtarlama uygulamalarında kullanılır. 100 mA maksimum kolektör akımı ve 150 mW güç dağıtım kapasitesi ile sınır uygulamalara uygundur. Entegre 10 kΩ baz ve emitter-baz dirençleri sayesinde ön yükleme (pre-biasing) özelliği sağlar. 50 V breakdown voltajı ve 250 mV saturasyon voltajı (10 mA, 300 µA koşullarında) ile genel amaçlı anahtarlama, sinyal amplifikasyonu ve lojik uygulamalarında kullanılabilir. 5 mA, 10 V koşullarında 35 minimum hFE değeri vardır. Bileşen şu anda üretilmemekte olup stok tükendikçe temin edilebilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 35 @ 5mA, 10V |
| Frequency - Transition | 150 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-103 |
| Part Status | Obsolete |
| Power - Max | 150 mW |
| Resistor - Base (R1) | 10 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | ML4-N1 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
