Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil
UNRL11500A

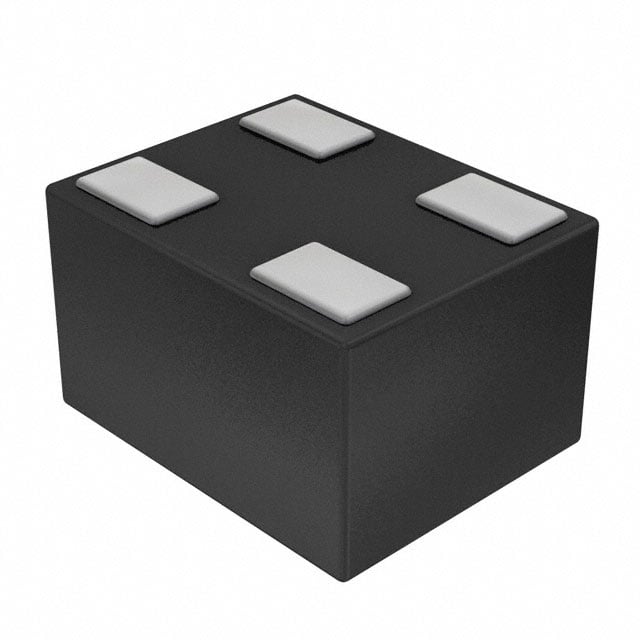

TRANS PREBIAS PNP 150MW ML4-N1
UNRL11500A Hakkında
UNRL11500A, Panasonic tarafından üretilen PNP tipi ön beslemeli (pre-biased) bipolar transistördür. 150mW güç tüketimi, 100mA maksimum kolektör akımı ve 80MHz transition frequency ile entegre edilmiş baz direnci (10kOhms) içerir. SC-103 paket tipi ile yüzey montajlı uygulamalarda kullanılmaktadır. 50V kolektör-emiter kırılma gerilimi ve 160 minimum DC akım kazancı ile sinyal anahtarlama, lojik seviye sürücüleme ve düşük seviye amplifikasyon uygulamalarında tercih edilir. SMD tasarımı, kompakt devre düzenleri için uygundur. Not: Bu ürün artık üretilmemektedir (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 160 @ 5mA, 10V |
| Frequency - Transition | 80 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-103 |
| Part Status | Obsolete |
| Power - Max | 150 mW |
| Resistor - Base (R1) | 10 kOhms |
| Supplier Device Package | ML4-N1 |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
