Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

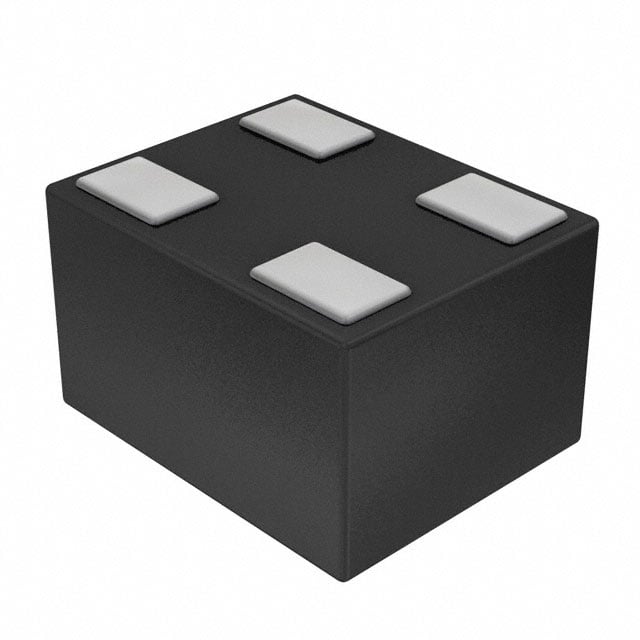

UNRL11300A
TRANS PREBIAS PNP 150MW ML4-N1
UNRL11300A Hakkında
UNRL11300A, Panasonic tarafından üretilen PNP tipi ön beslemeli (pre-biased) bipolar transistördür. SC-103 (ML4-N1) paketinde sunulan bu bileşen, maksimum 150mW güç tüketimi ve 100mA collector akımı kapasitesi ile çalışır. 80 MHz transition frekansı ile orta hızlı uygulamalara uygundur. Entegre 47kΩ base ve emitter-base dirençleriyle ön beslenmiş yapısı sayesinde, harici biyaslandırma gereksinimini azaltır. 50V maksimum collector-emitter gerilimi ve 80 minimum DC current gain (hFE) özellikleri ile düşük işaret seviyeleri ve genel sinyal işleme devrelerinde kullanılır. Ön beslemeli transistör konfigürasyonu, anahtarlama ve amplifikasyon uygulamalarında hızlı tasarım ve güvenilir çalışma sağlar. Not: Bu ürün üretim dışı (obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Frequency - Transition | 80 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-103 |
| Part Status | Obsolete |
| Power - Max | 150 mW |
| Resistor - Base (R1) | 47 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | ML4-N1 |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
